Описание

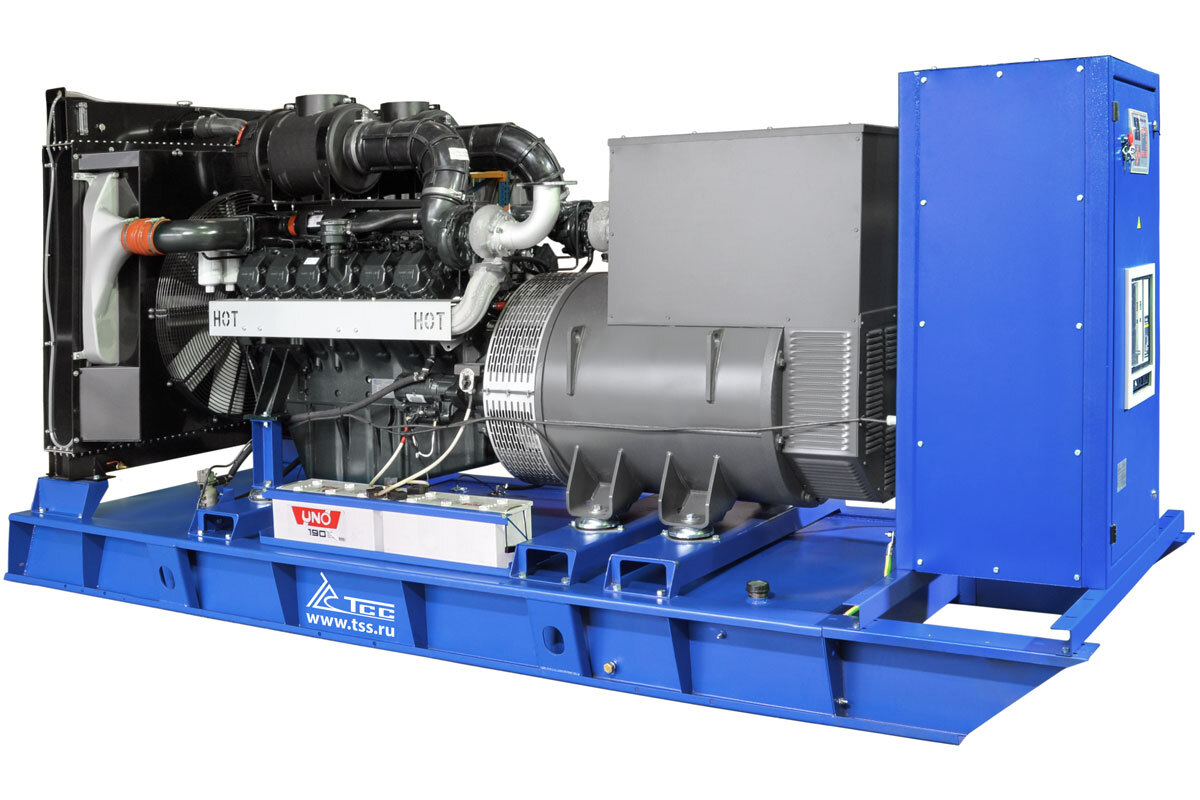

Дизельный генератор TSS Doosan 600 кВт разработан в качестве универсального энергетического решения высокой мощности и предназначен для построения систем основного или резервного энергоснабжения потребителей в самых различных отраслях. Установка строится на базе 12-цилиндрового дизельного двигателя Doosan DP222CA, специально разработанного для производства дизельных электростанций. Двигатель производится в Южной Корее, оборудован электронным регулятором оборотов и имеет V-образное расположение цилиндров. Вторым важным компонентом установки является синхронный бесщёточный генератор Mecc Alte ECO43-1S, обеспечивающий высокое качество и стабильность характеристик производимого электрического тока. Итальянская марка Mecc Alte хорошо знакома специалистам в энергетической отрасли, альтернаторы этой фирмы поставляются в составе ДГУ лучшим мировых брендов. Дизель генератор Doosan 620 кВт (производится на базе двигателя Doosan) управляется контроллером Lovato RGK800, который обладает широкими возможностями в плане настроек и контроля параметров работы установки. По желанию заказчика ДГУ может быть оснащена уже успевшим хорошо себя зарекомендовать контроллером управления ДГУ Smartgen HGM-6120.
Преимущества двигателей Doosan:
Шкаф управления электростанцией:
Шкаф управления ДГУ производства компании ТСС разрабатывается, изготавливается и программируется индивидуально для каждой станции, основываясь на пожеланиях заказчика и конкретного предназначения станции. ШУЭ представляет собой металлический шкаф с передней дверцей. Внутри шкафа на задней стенке закреплена монтажная плата, на которой установлены элементы схемы: реле, трансформаторы тока, автоматический выключатель, клеммник, блок предохранителей.
На лицевой панели ШУЭ расположены:
Основные варианты применения:
- Резервное электроснабжение системы жизнеобеспечения, операционных в больницах или роддомах.
- Основное энергоснабжение бурового и насосного оборудования нефте-газовой отрасли.
- Резервное энергоснабжение при чрезвычайных ситуациях для МЧС и аварийных служб.
- Основное энергоснабжение строительного оборудования.
Расширенная гарантия:
На дизель-генераторные установки серии «TSS Doosan» действует расширенная гарантия: 3 года, либо 2000 моточасов наработки в зависимости от того, что наступит раньше.Предпродажная подготовка:
Все ДГУ полностью готовы к работе, укомплектованы глушителем, АКБ, залиты маслом и охлаждающей жидкостью и прошли 2-часовую обкатку.Базовая комплектация:
- Дизельные двигатели жидкостного охлаждения, рядные и V-образные верхнеклапанные, с турбонаддувом и промежуточным охлаждением воздуха с системой подачи топлива Common Rail, водовоздушным охлаждением и регулятором частоты вращения, установленным навесным оборудованием и системами обеспечения;
- Генератор Mecc Alte - одноопорный, беcщеточный, синхронный, четырехполюсной с обратными диодами, с самовозбуждением и автоматическим регулятором напряжения (AVR);
- Рама с интегрированным топливным баком, оснащенным сливным краном. Устройство рамы позволяет производить такелажные работы без дополнительных приспособлений;
- Система электропитания с аккумуляторными батареями, генератором, пусковым стартером;
- Шкаф управления с автоматическим или ручным запуском (зависит от степени автоматизации).
Преимущества двигателей Doosan:
- Высокое качество сборки, надёжность и долговечность;
- Топливная экономичность благодаря применению технологии Common Rail;
- Усовершенствованная система подачи воздуха;
- Усилены узлы двигателя, наиболее подверженные нагрузке;
- Гарантированная выходная мощность (0+3%);
- Низкий уровень выброса выхлопных газов;
- Низкий уровень шума;
- Сбалансированная конструкция, уменьшающая вибрации;
- Сменные вкладыши цилиндров для обеспечения максимальной ремонтопригодности и жизненного цикла двигателя;
- Неприхотливость, простота в эксплуатации и обслуживании;
- Низкие требования к качеству топлива и смазочных материалов;
- Программная поддержка оптимальных режимов работы двигателя.
Шкаф управления электростанцией:
Шкаф управления ДГУ производства компании ТСС разрабатывается, изготавливается и программируется индивидуально для каждой станции, основываясь на пожеланиях заказчика и конкретного предназначения станции. ШУЭ представляет собой металлический шкаф с передней дверцей. Внутри шкафа на задней стенке закреплена монтажная плата, на которой установлены элементы схемы: реле, трансформаторы тока, автоматический выключатель, клеммник, блок предохранителей.
На лицевой панели ШУЭ расположены:
- Замок;
- Автоматический выключатель;
- Контроллер;
- Выключатель питания контроллера;
- Кнопка аварийного останова;
- Звуковой сигнализатор.
Возможные варианты Кодового наименования модели
Дизельная электростанция 620 кВт TDo 850MC (Дизельный генератор ТСС АД-620С-Т400-1РМ17 (Mecc Alte))Расшифровка кодового обозначения модели
Характеристики
Производитель
ТСС
Мощность max, кВА
852
Мощность max, кВт
682
Мощность номинал., кВА
775
Мощность номинал, кВт
620
Количество фаз
Трехфазный
Напряжение (В)
400/230
Частота, Гц
50
Номинальный ток (А)
1250
Двигатель генератора
Doosan
Мощность двигателя max., кВт
727
Топливо
Дизель
Объем топливного бака, л
1050
Расход топлива при 50% мощности л/ч
99
Расход топлива при 75% мощности л/ч
137
Расход топлива при 100% мощности л/ч
183
Автономная работа на 75% нагрузки без дозаправ (ч)
8.8
Система охлаждения
Жидкостная
Рекомендуемый тип масла ДВС
SAE 15W40, API CH-4
Объем масла в картере ДВС, л
40
Количество цилиндров
12
Расположение цилиндров
V-образное
Рабочий объём двигателя (л)
21,927
Регулятор оборотов
ECU
Датчик уровня топлива
да
Глушитель
промышленный
Система впуска воздуха
с турбонаддувом и промежуточным охлаждением воздуха
Тип генератора
Дизель-генераторная установка (ДГУ)
Степень автоматизации
1 (ручной запуск)
Мощность альтернатора, кВт
640
Регулятор напряжения
DER1
Точность регулировки напряжения (± %)
0.5
Установленный аккумулятор Ah/V
2*190/12
Объём системы охлаждения (л)
114
Система аварийной остановки
да
Система возбуждения
MAUX
КПД генератора, %
95.1
Шаг обмотки
2/3
Количество опорных подшипников
1
Класс защиты обмотки
IP23
Класс изоляции
H
Язык интерфейса контроллера
русский
Напряжение бортового электрооборудования, (В)
24
Коэффициент мощности
0.8
Шум, Дб
98
Исполнение
Открытое
Габариты радиатора (раст. от пола, В, Ш, мм)
1170 х 1395
Высота рамы (мм)
300
Комплектация
Глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, станция запр. маслом и ОЖ
Габариты в рабочем состоянии (Д;Ш;В; мм)
3452х1678х2310
Масса, кг
3464
