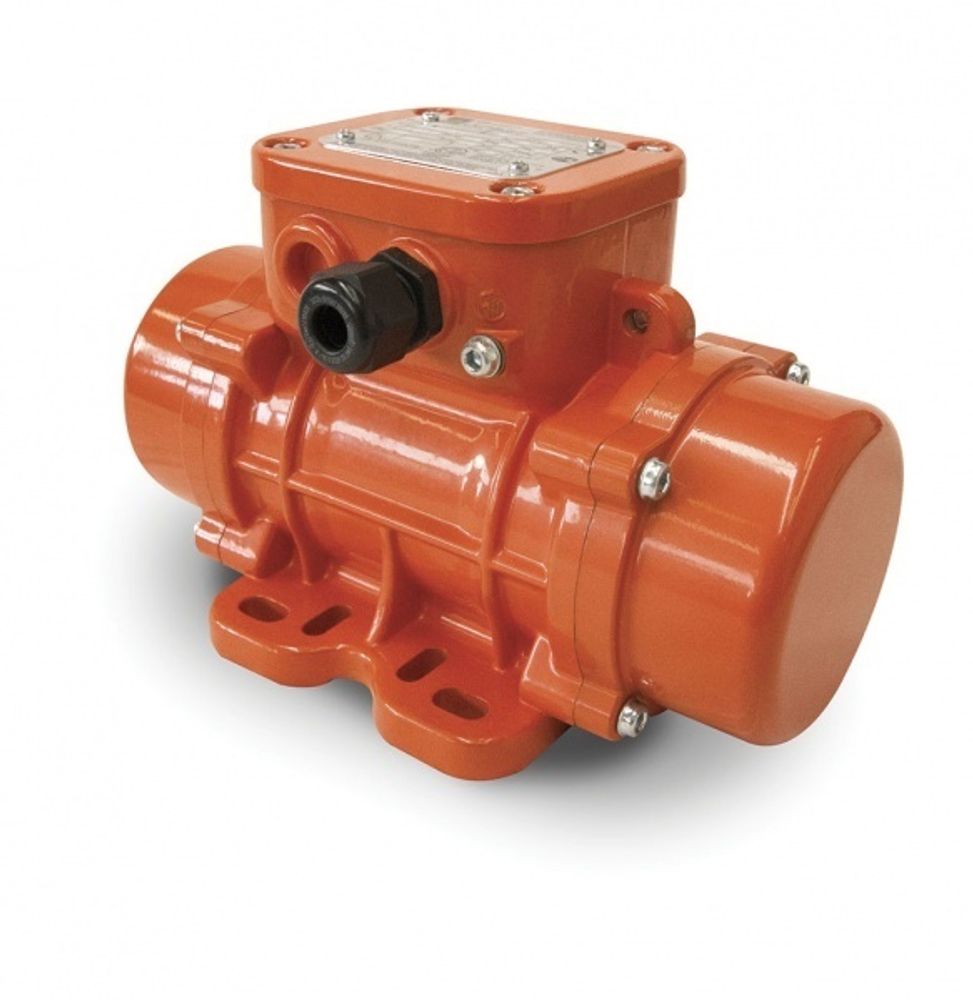

OLI MVE 290/6N - профессиональный площадочный вибратор для опалубочных систем. Оборудование фиксируют к внешней стороне конструкций (крепление приобретают отдельно). Длина встроенного кабеля 10 метров. Подключение на 42V с частотой тока 200 Гц - для этого необходимо подобрать внешний преобразователь.
Принцип действия оборудования заключается в создании вибрационных колебаний высокой частоты, с передачей на локальные зоны конструкций опалубочного типа. Вибрация передается в цементную заливку и побуждает смесь к активному уплотнению и распределению по форме, с заполнением пустот.
Наиболее часто применяют группу из нескольких вибраторов. Внешний блок преобразователя подбирают, таким образом, чтобы выходная мощность была выше суммарной нагрузки вибромодулей.
К примеру модель MVE 290/6N потребляет 5 Ампер, соответственно этому рассчитывают номинальную мощность требуемого инверторного блока. Рекомендуется оставлять запас свободной мощности примерно 20% от максимальных значений.
Для одновременного запуска 6 площадок оптимальным будет инвертор OLI CMT35 на 36 Ампер и специальный разветвитель с дополнительными выходами. Шаг расстановки для данной модели примерно 1 метр. Линию из площадок поэтапно перемещают снизу в верх с вибрированием каждого участка от 30 секунд до 2 минут.
Технология дает возможность проработать с внешней стороны глубинную структуру заливки монолитной стены, колонны или опоры. Оптимальное техническое решение для закрытых конструкций. Свидетельстом качества уплотнения является ровная и гладкая поверхность после съема каркасных элементов.
Для расчета качественного глубинного охвата пользуются формулой:
- для стены до 30 см расстановка с одной стороны
- для стены до 60 см расстановка с двух сторон
- для стен более 60 см, требуется дополнительная проработка погружным вибратором или увеличение центробежной силы вибромодуля.
Как правило, выработки на 2.9 кН хватает на большинство типовых производственных задач железобетонного монолитного производства.
