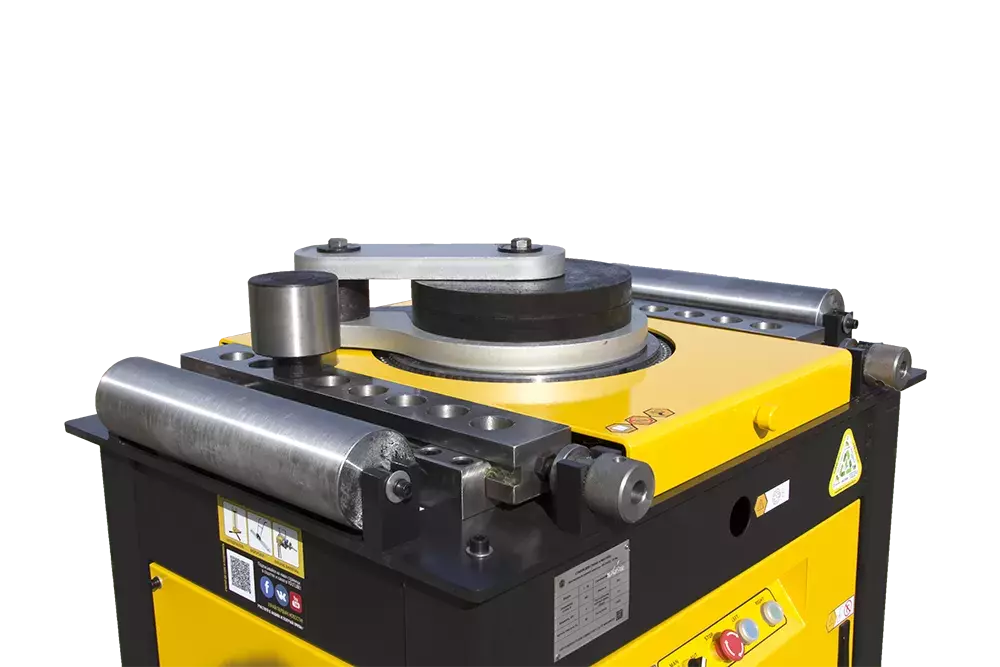

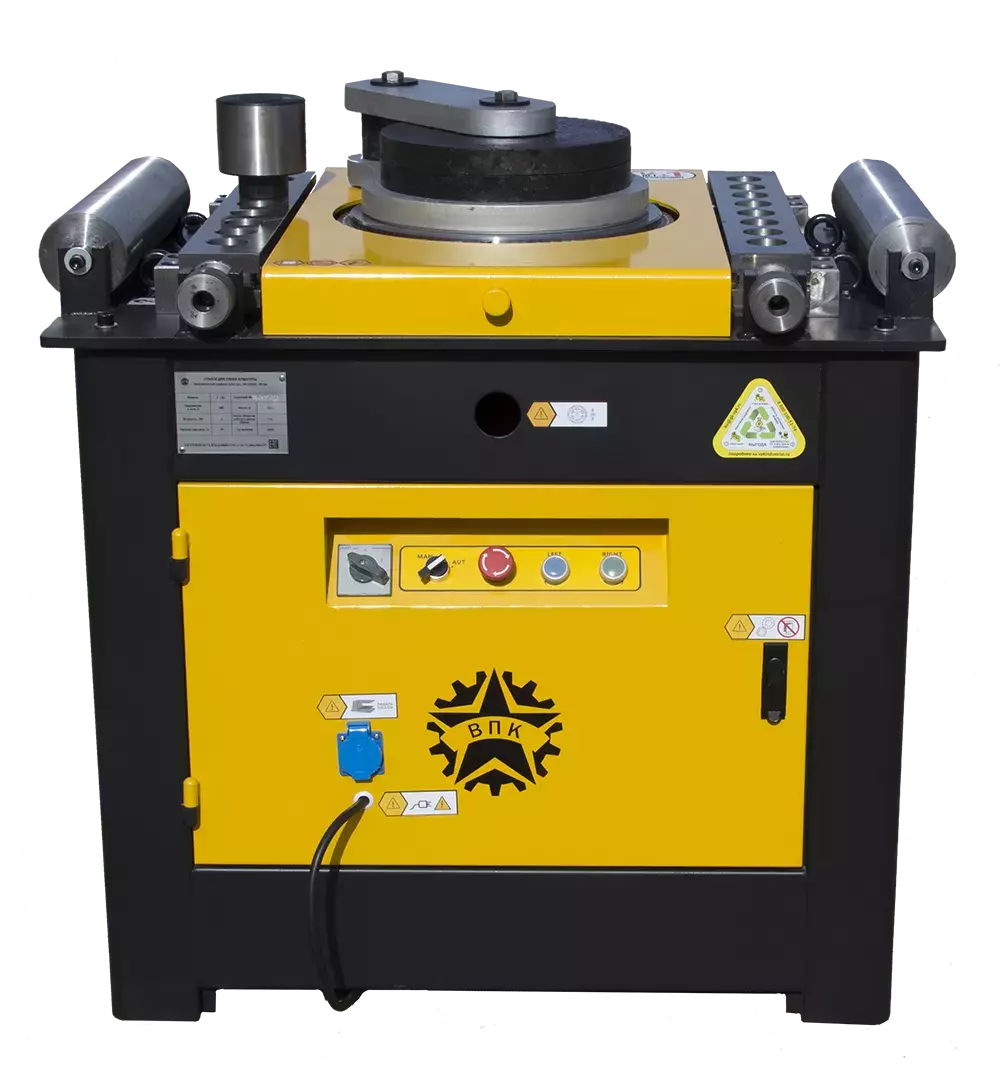

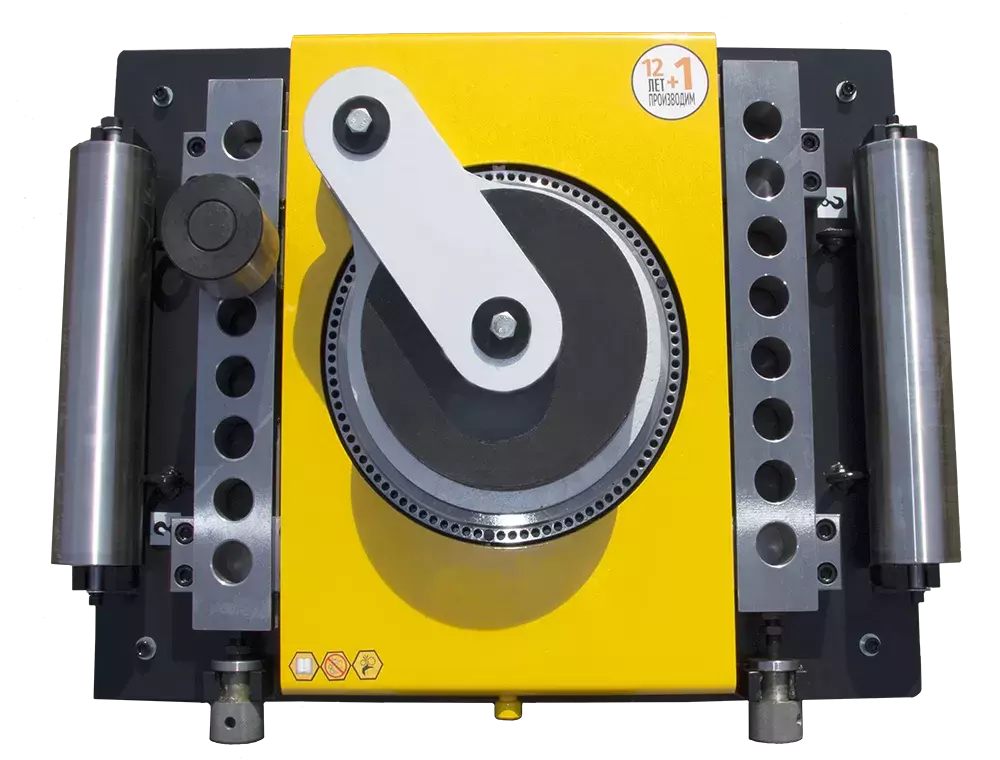

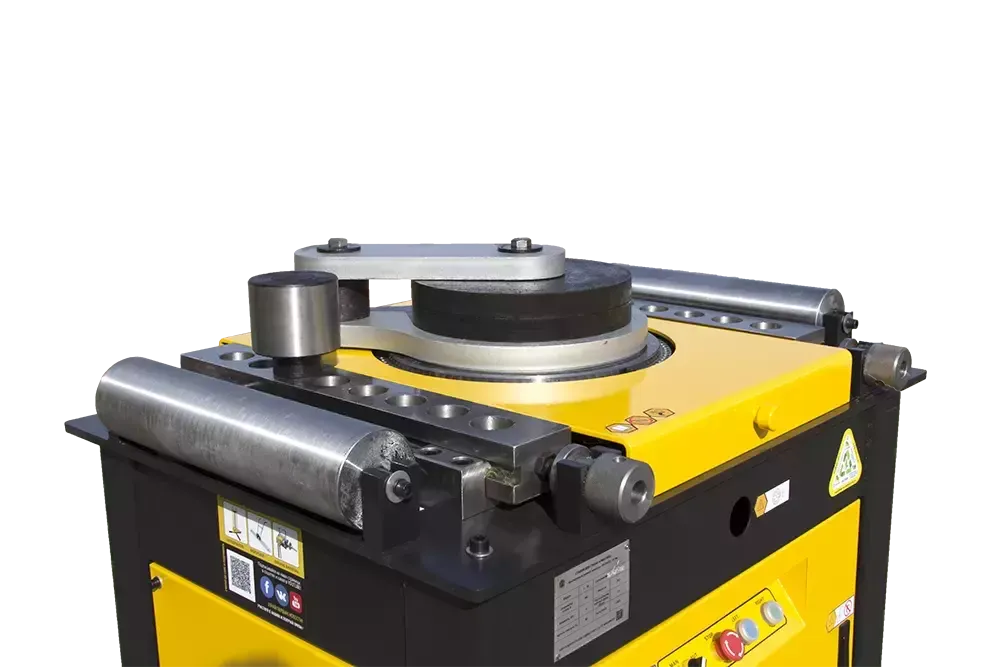

Приспособление для гиба большого радиуса к станку ВПК Г-55

(0)

Добавить в сравнение

Приспособление для гиба большого радиуса к станку ВПК Г-55

Характеристики

Производитель:

VPK

Диаметры оправки, мм:

195 / 245 / 295

Все характеристики

Описание

Уникальное решение для гибки арматуры по большому радиусу, согласно СНиП и ГОСТ!

Диаметры оправки: 195мм / 245мм / 295мм.

Габариты в коробке (ДхШхВ): 65х67х60 см.

Вес: 150 кг.

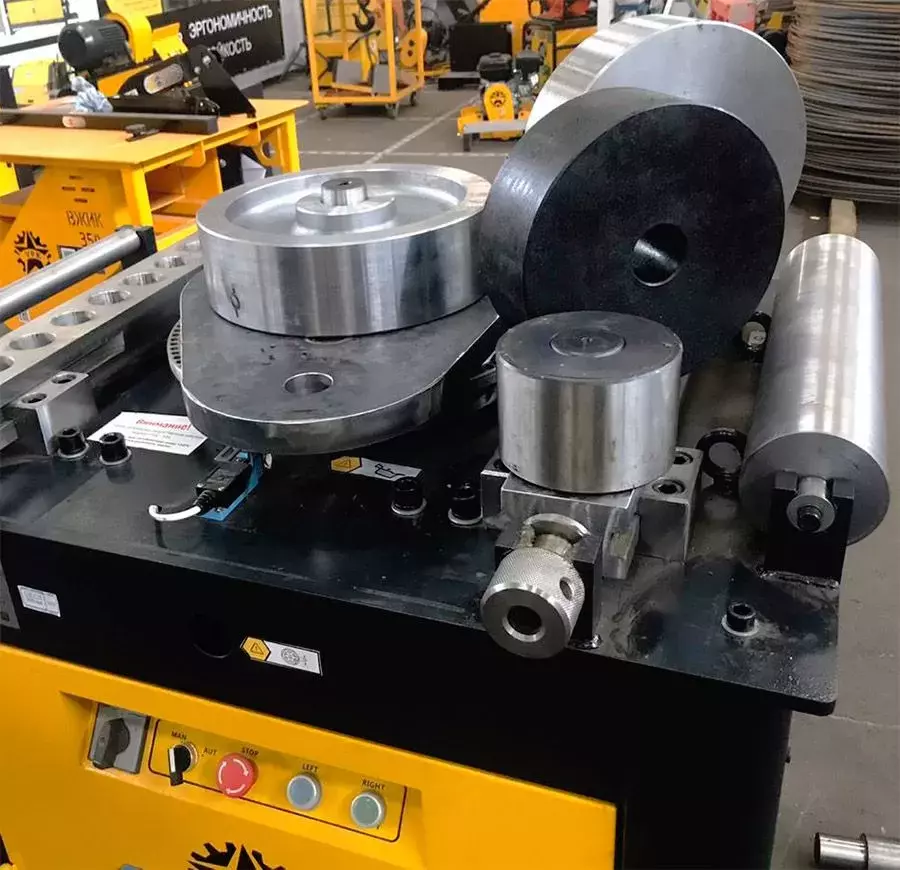

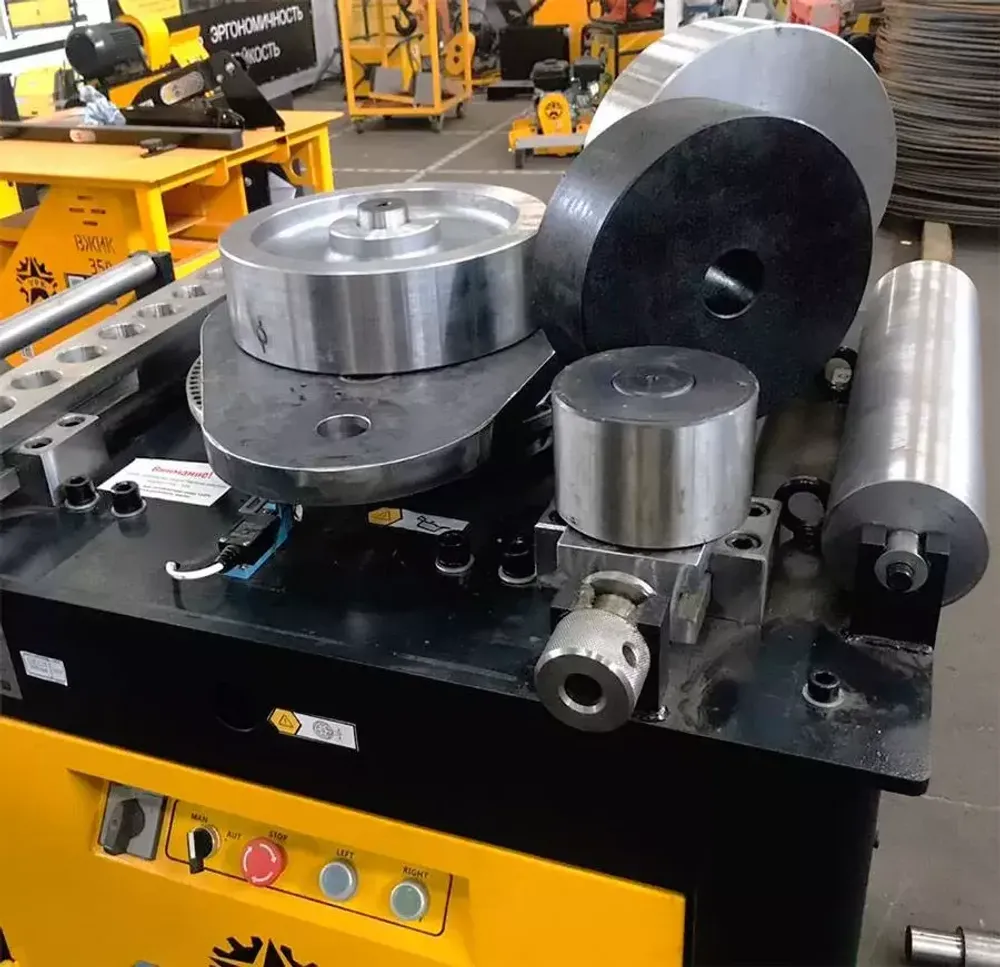

Оправка - это круглый цилиндр, вокруг которого огибается арматура с помощью периферийного пальца. Диаметр оправки определяет радиус изгиба с учетом упругих свойств арматуры. Радиус определяется свойствами материала, условиями гибки, задачей изгиба в конкретном узле и свойствами бетона.

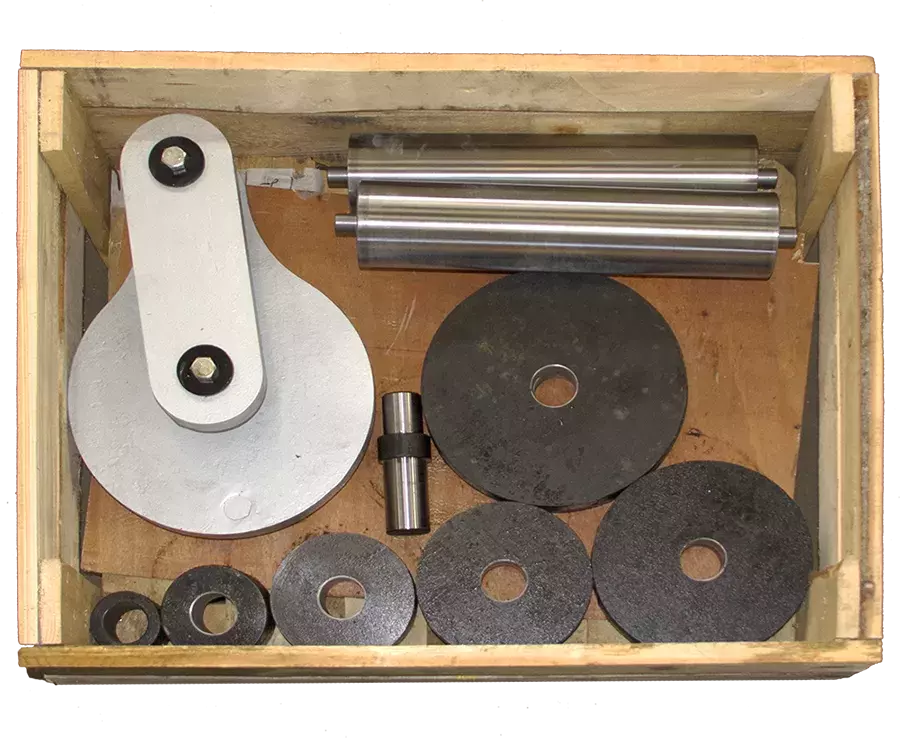

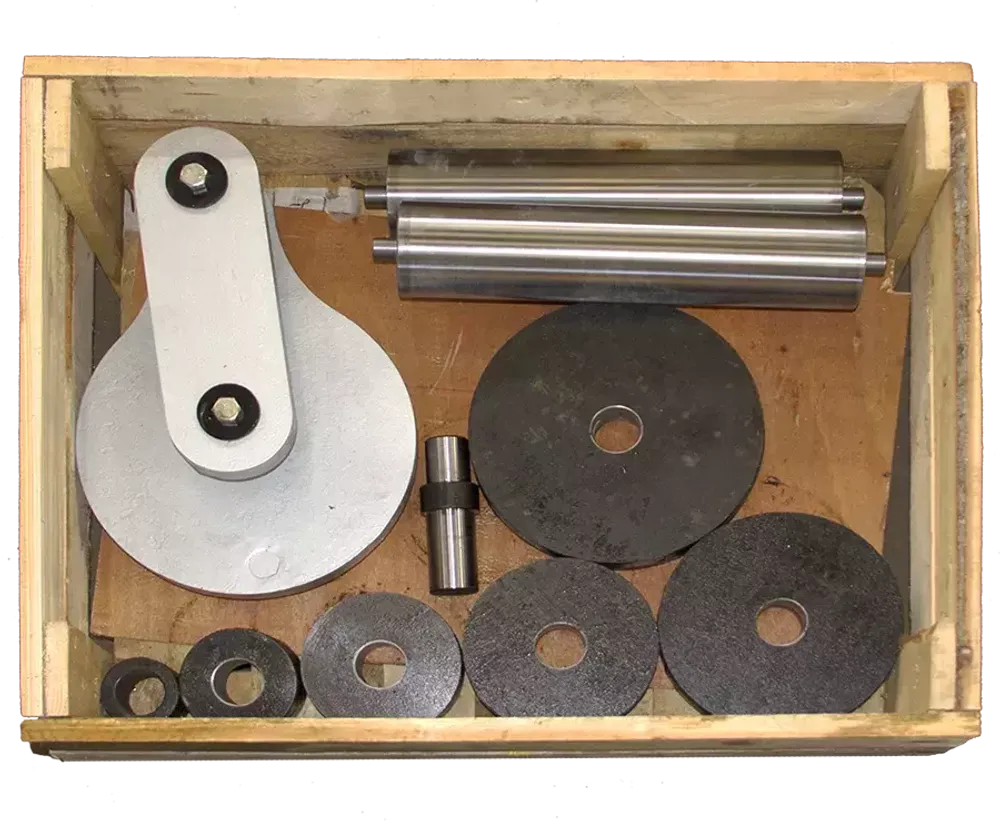

Комплектация:

Позиция	Обозначение	Кол-во
1	Г55У-01.01.001 Плита нижн.	1
2	Г55У-01.01.002 Ось	1
3	Г55У-01.01.003 Палец	2
4	Г55У-01.01.004 Прокладка	1
5	Г55У-01.01.005 Ось ролика	1
6	Г55У-02.00.000 Скоба	1
7	Г55У-03.00.000 Ролик (Ф295, Ф245, Ф195)	2,2,2
8	Г55У-04.00.000 Ролик (Ф150, Ф120, Ф80)	1,1,1
9	Г55У-06.01.000 Ролик подачи арматуры	2
10	Г55У-08.00.000 Палец	1
11	Шайба 16	2
12	Болт М16х30	2
