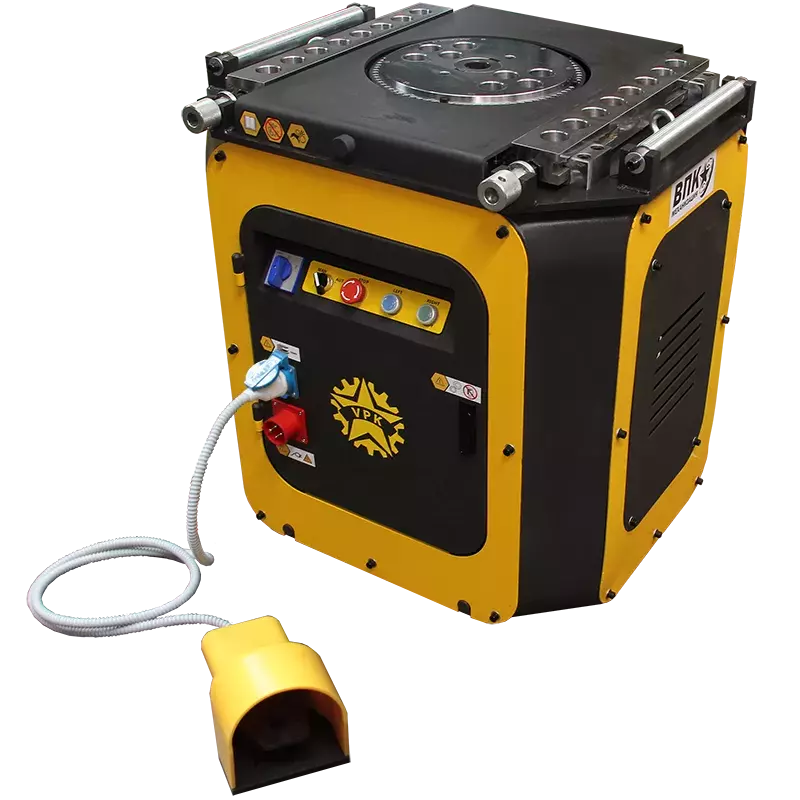

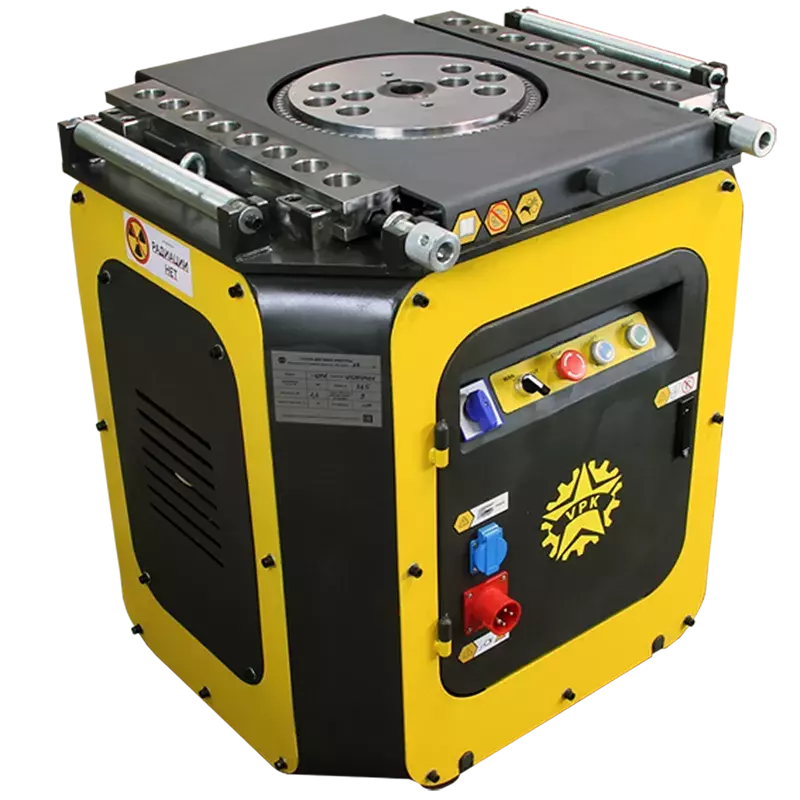

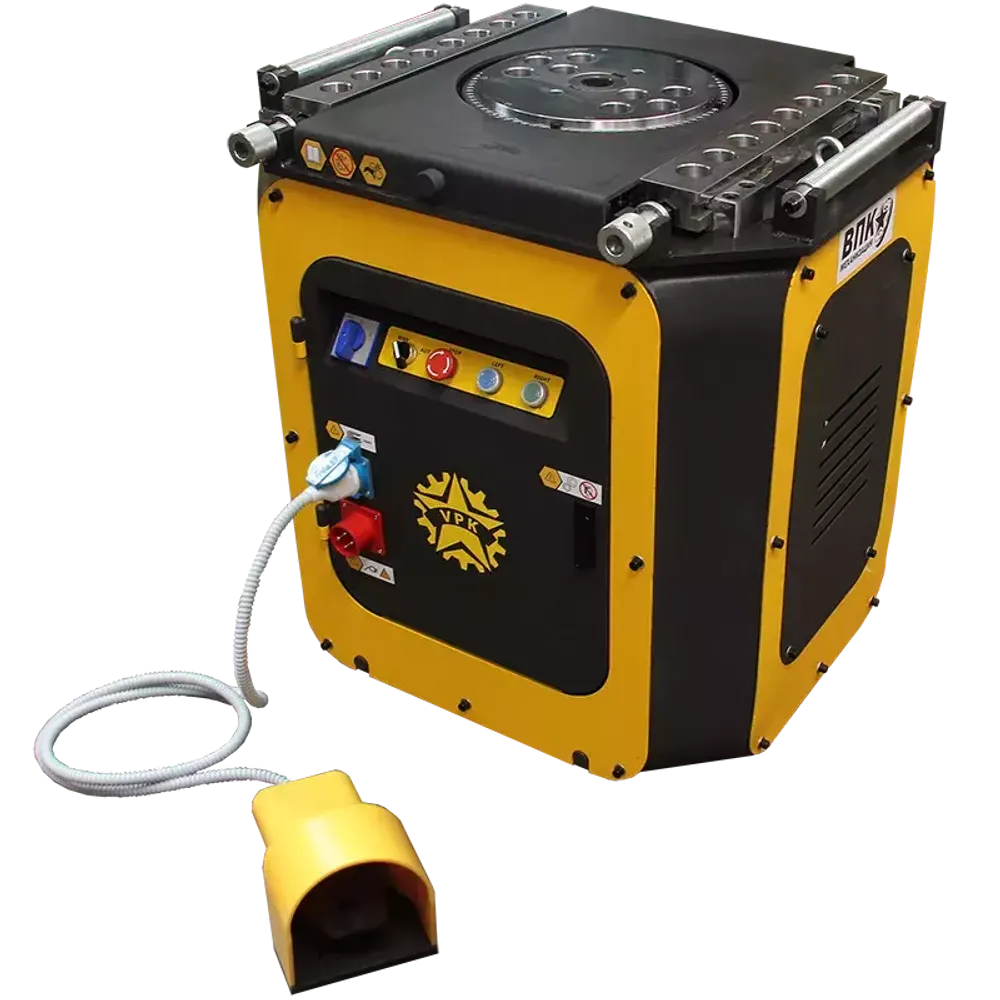

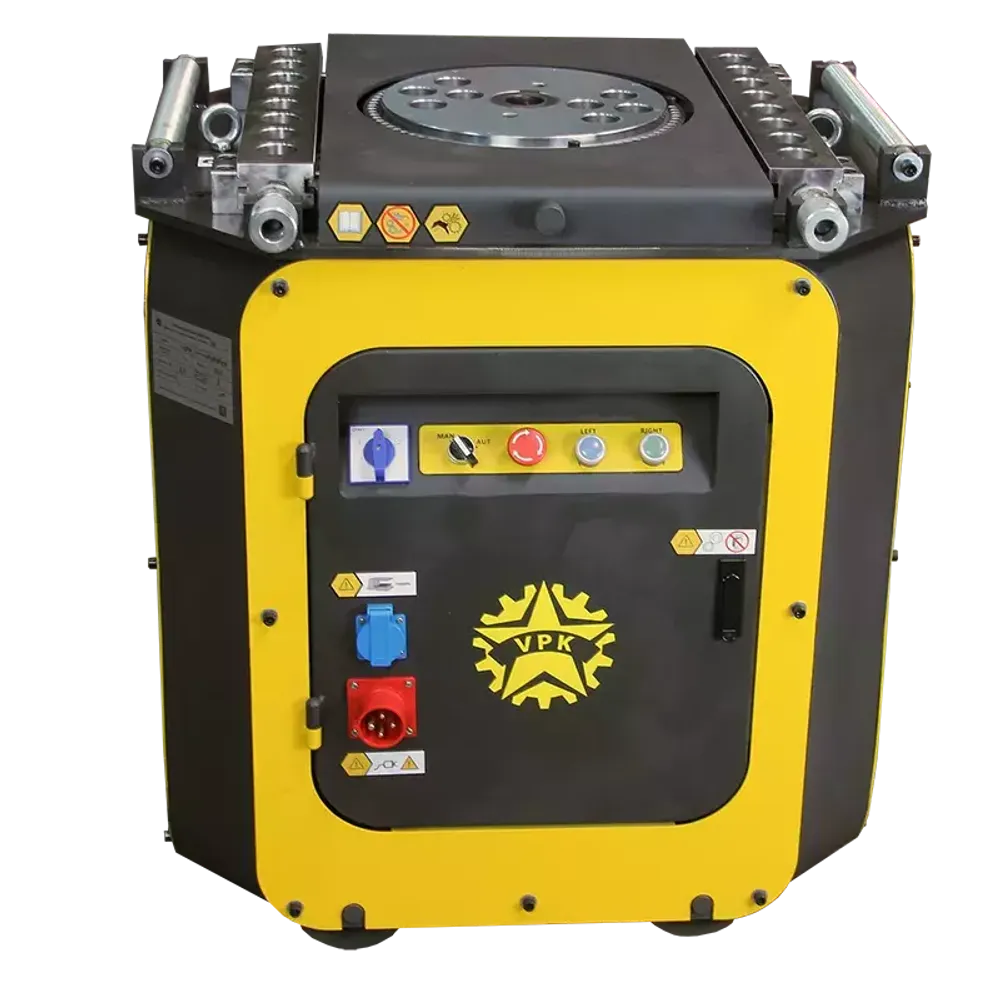

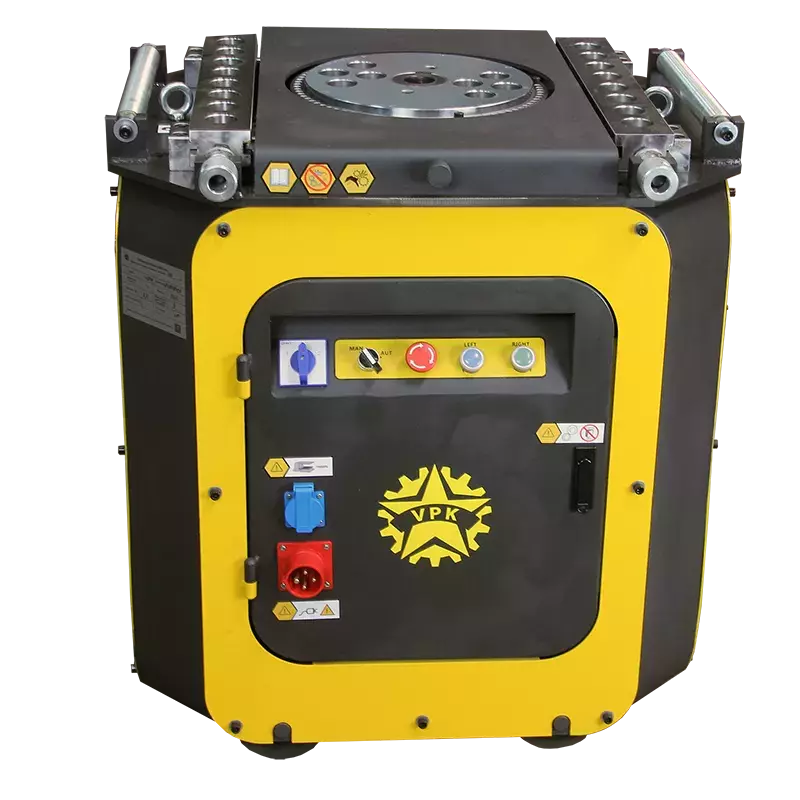

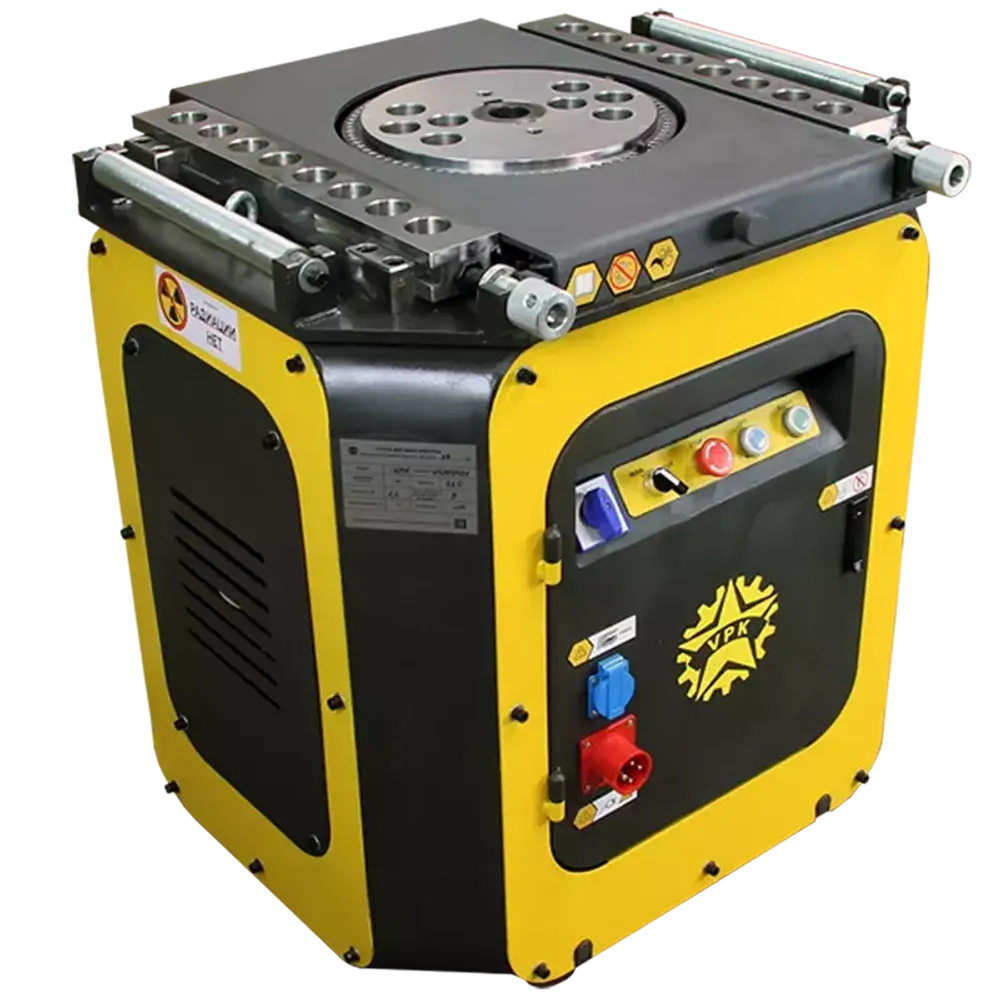

Станок для гибки арматуры ВПК Г-45РН

 ГИБОЧНЫЙ СТАНОК ВПК ГС-45РН

Станок для гибки арматуры ВПК Г-45РН применяется на заводах ЖБИ, домостроительных комбинатах, на строительных объектах, предназначены для гибки арматурной стали круглого, квадратного сечения. В отличие от модели ВПК Г-42 на станке для гибки ВПК Г-45РН сокращено время настройки угла загиба на поворотном рабочем диске.

Модернизированная модель. Установлен планетарный редуктор, который не требует обслуживания на всем периоде эксплуатации. Станок работает практически бесшумно.

ПРИНЦИП РАБОТЫ

Гибка арматуры на станке ВПК Г-45РН происходит вокруг оси вращения поворотного диска. Поворотный диск приводится во вращение при помощи электромотора и редуктора. Гибка производится как в ручном, так и автоматическом режиме. Требуемый радиус, форма и углы изгиба арматуры достигаются путем выбора определенных втулок и углов поворота диска.

ТЕХНОЛОГИЧЕСКИЕ ДОСТОИНСТВА ВПК Г-45РН:

• на ВПК Г-45РН все внутренние части станка загрунтованы и обработаны антикоррозийным покрытием
• установлена система защиты электродвигателя с тепловым реле (КМИ), что значительно снижает вероятность выхода из строя электродвигателя
• скорость гибки 72 градусов в секунду
• рабочий диск и упорные рейки цельные (а не полые как у других), выполнены из заготовки, полученной методом ковки. Твердость диска составляет 16 HRC, а твердость рейки 30 HRC, твердость гибочных приспособлений достигает 40 HRC
• только на ВПК Г-45РН регулируемые упорные рейки
• толщина рабочего стола 12 мм. Рабочие узлы защищены кожухом, который значительно продлевает ресурс концевиков, надежно защищая их от непредвиденного механического воздействия, при этом , для регулировки угла загиба на станке демонтаж защитного кожуха не требуется
• при отгрузке ВПК Г-45РН полностью подготовлен к работе и заправлен маслом

ОСОБЕННОСТИ

• установлен планетарный редуктор, который не требует обслуживания и работает безшумно
• на станке установлена защита электродвигателя и аварийные СТОПы
• электромотор снабжён электротормозом в отличии от ВПК Г-42
• рабочий вращающийся диск может работать в обоих направлениях с большей скоростью
• упрощён порядок изменения угла гиба, применены переставляемые штифты
• в отличии от ВПК Г-42 увеличено количество отверстий под упорные штифты для большего вариантов гиба
• в отличии от ВПК Г-42 максимальный диаметр сгибаемой арматуры класса А-I составляет 45мм, класса А-III составляет 38мм.

ПОДРОБНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

КОМПЛЕКТАЦИЯ

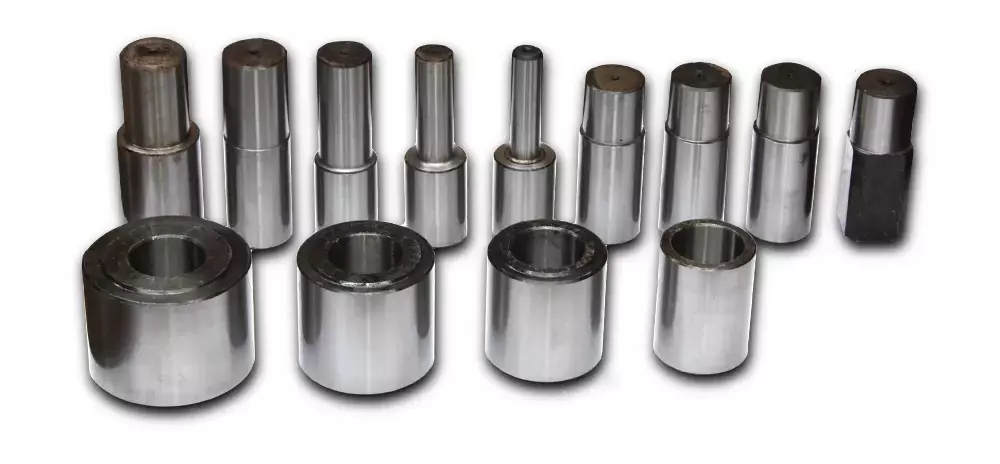

В комплект поставки входит: ножная педаль, набор ключей, набор гибочных приспособлений, упор, квадратная втулка для упора и болт М20 для регулировки упора, 2 штифта, инструкция.

Гарантия на станок 1 год. Станок соответствует техническому регламенту Таможенного союза (декларация ЕАС). Гарантийное обслуживание. Склад запасных частей.

ТАБЛИЦА РЕКОМЕНДУЕМЫХ МАСЕЛ
