Виброплита Сплитстоун VS-134 — универсальная отечественная уплотнительная машина в весовой категории 70 кг. Инструмент идеален для работы в ограниченных пространствах, например, в траншеях. Кроме этого, площадка демонстрирует отличную маневренность при необходимости выполнения уплотнения вдоль стен или вокруг конструкций. Подойдет для ПГС, песка, щебенки, отсева, крошки, брусчатки или асфальта. Сборка осуществляется на Российском предприятии КЗТО.

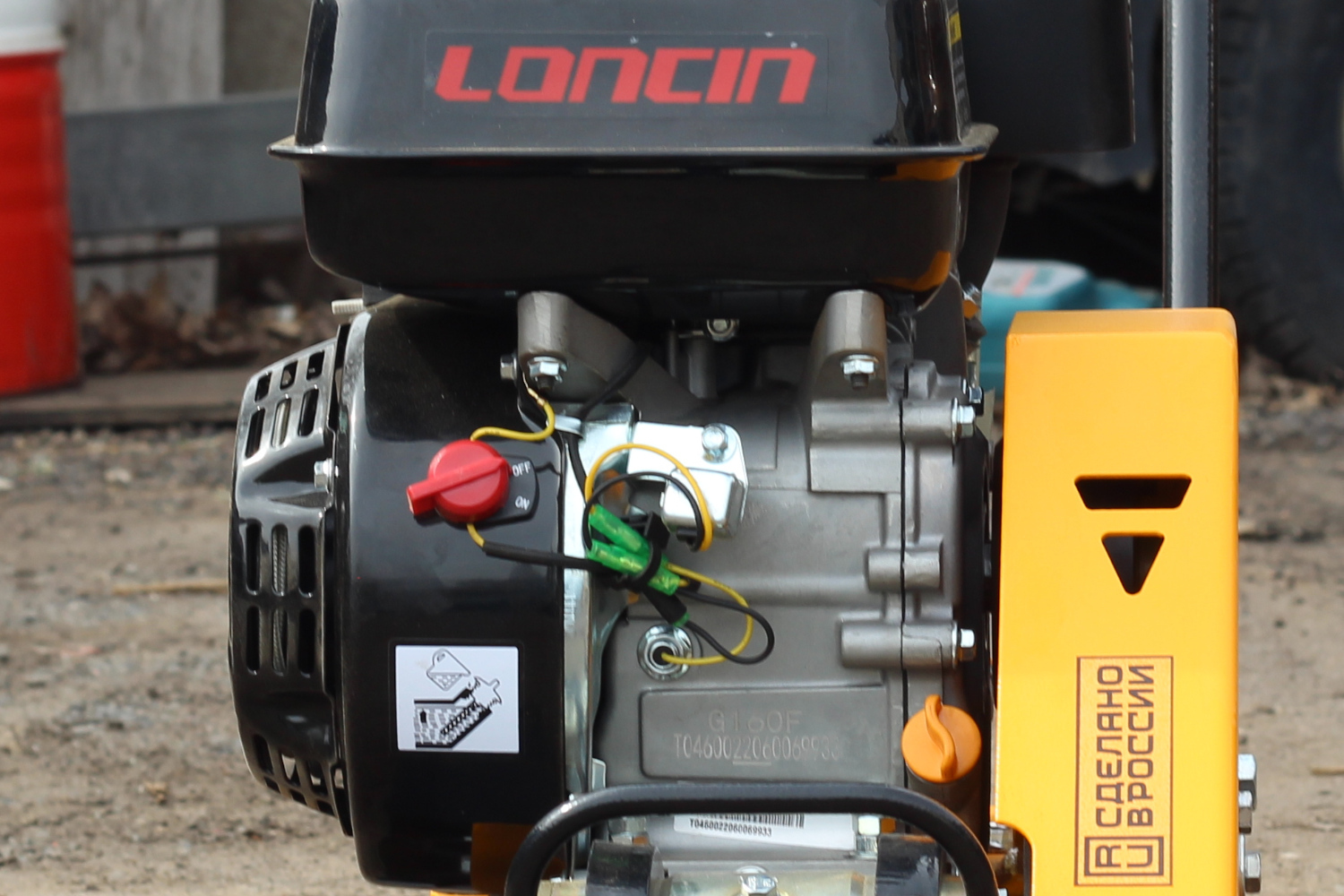

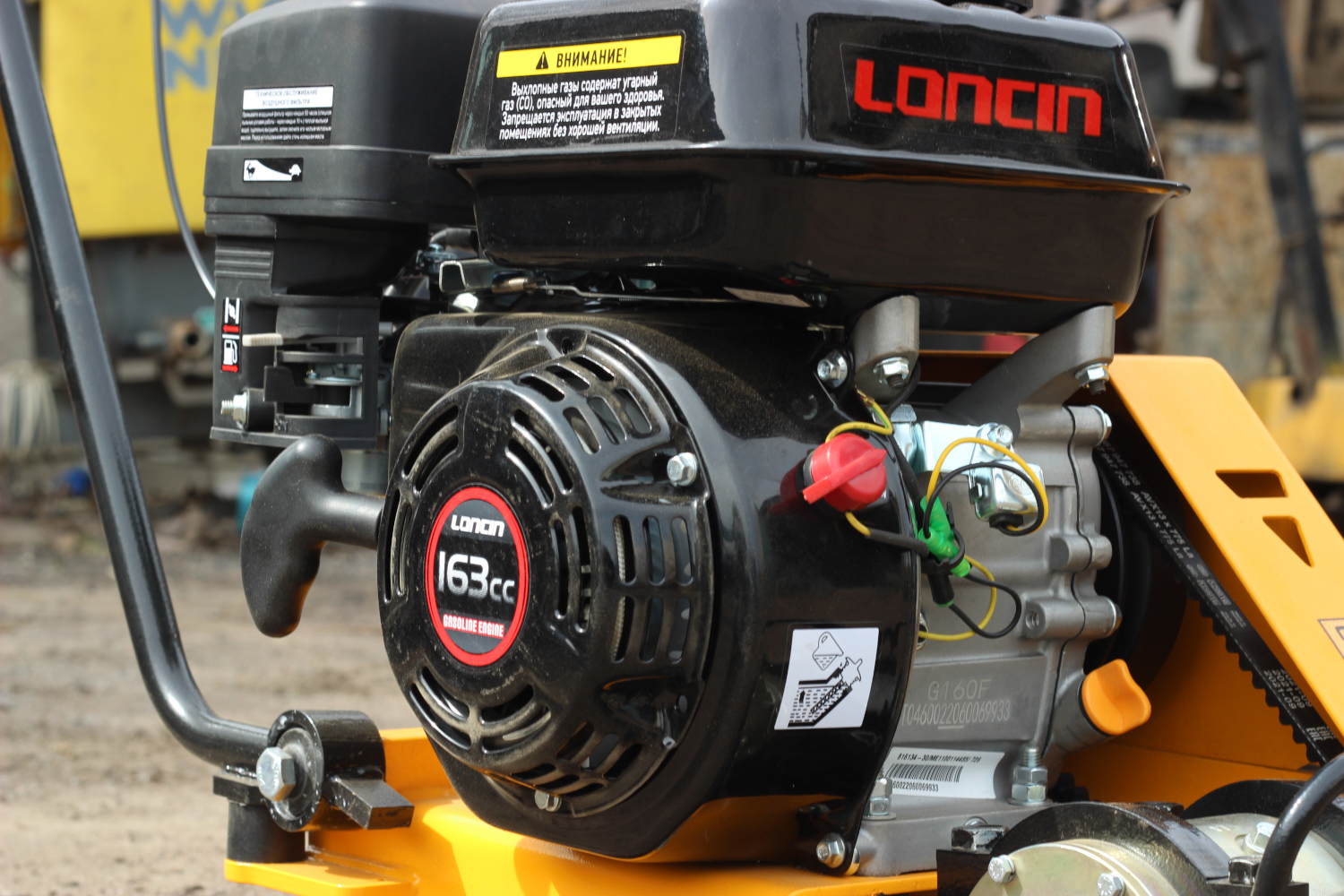

Комплектация бензиновым ДВС Loncin G160F. Двигатель внутреннего сгорания мощностью 4.8 л. с. и объемом цилиндра 163 куб. см. Карбюраторный мотор воздушного охлаждения. Для реализации функции разгонного сцепления на коленчатом валу смонтирована центробежная муфта.
Двигатели Loncin популярны в глобальном производстве мотооборудования. ДВС данного китайского концерна имеют достаточный ресурс службы для возможности профессиональной эксплуатации.
Универсальность модификации означает возможность работать по множеству типов поверхностей. Чтобы укладывать горячий асфальт в системе есть бак для подачи воды, объемом на 10 литров. При необходимости трамбовать брусчатку, можно дополнительно заказать специальный полиуретановый коврик. Глубина уплотнения песчаных отсыпок составляет примерно 10-20 см.
В вибрационной плите применена ременная трансмиссия с автоматизированной центробежной муфтой сцепления. Когда увеличивается газ, устройство начинает двигаться. Если обороты понижаются до холостого хода, плита останавливается, в то время как мотор продолжает работу.
Для создания вибрационной тяги используется высокочастотный редукторный блок, который разгоняется до скорости 6000 оборотов за одну минуту. Промышленный уровень вибрации особенно эффективен при трамбовании ПГС, отсева, мелкофракционного гравия.
Применение данной техники укрепляет основания, увеличивая их нагрузочно-несущую способность за счет оптимизации распределения частиц в структуре земляного пласта.
Эксцентриковый модуль создает тяговое усилие вперед, побуждая виброплиту двигаться со скоростью до 20 метров в минуту. Компактный размер оборудования упрощает перевозку и хранение. Эта модель способна выдерживать высокую нагрузку при выполнении строительных задач разного объема.
Основные части виброплиты включают двигатель внутреннего сгорания, механизм вибрации и металлическую основу. Двигатель монтируется на амортизирующее основание для снижения вибраций. Привод к вибратору осуществляется через ременную передачу с использованием разгонной муфты. Рабочая поверхность изготовлена из стали, устойчивой к износу. Управление оборудованием производится с помощью ручки, которую держит оператор.
Механизм функционирования:
При активации полного газа срабатывает сцепление, что запускает передачу вращения от ДВС на виброузел.. Эксцентрический вал при разгоне создает вибрационные импульсы с тяговым усилием для движения машины. Таким образом, управление системой обеспечивается переключением дроссельной заслонки с холостых оборотов на полный газ. Промежуточные положения не рекомендованы, так как требуется максимальная скорость вращения ДВС для корректного сцепления колодок.
Возможности системы:
Трамбовочные устройства весом от 70 кг эффективны для уплотнения верхнего слоя земли. Их вибрационная способность позволяет обрабатывать до 10–20 см грунта, что определяет технологию послойного уплотнения. Благодаря компактным габаритам, эти машины идеально подходят для работы на ограниченных пространствах, например, при укреплении оснований в узких котлованах и траншеях.
Обслуживание:
Перед первым запуском обязательно проверьте наличие масла в картере двигателя и редукторном блоке. В дальнейшем требуется контролировать состояние моторного масла и менять согласно регламенту указанному в инструкции по эксплуатации. Также, рекомендовано внимательно относится к состоянию воздушного фильтра и по мере необходимости его менять. Более подробная информация представлена в руководстве к виброплите, которую необходимо обязательно изучить перед вводов оборудования в работу.
