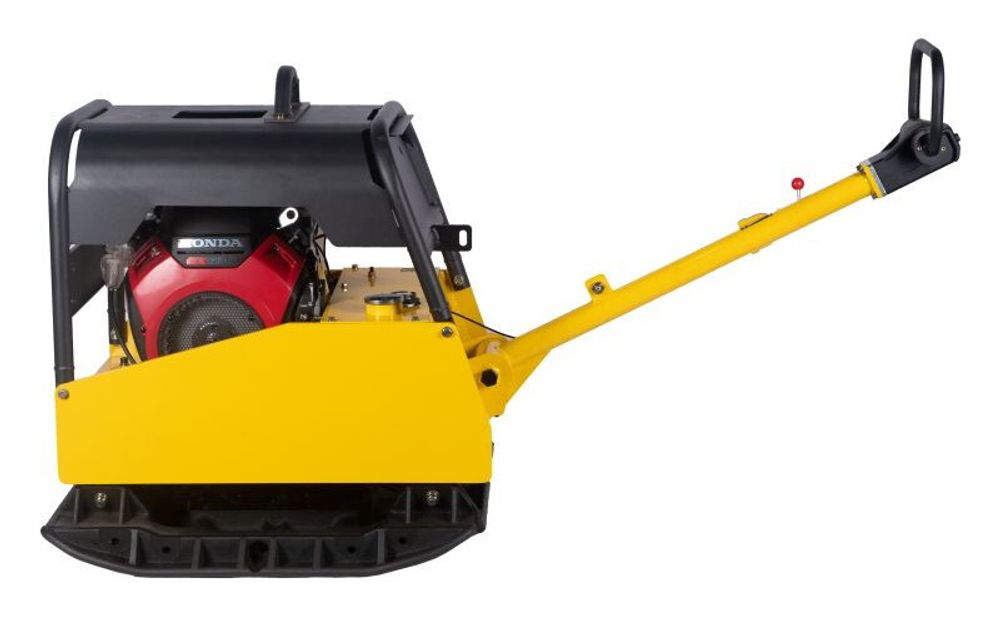

TOR CY-500 - уникальная модификация тяжелой грунтовой виброплиты с мощным двухцилиндровым бензиновым двигателем Honda GX630. Флагман модельного ряда реверсивных трамбовочных машин TOR. Категория 500 кг+. Эксплуатационная масса оборудования 535 кг.
В конструкции реализован гидравлический узел переключения положения эксцентриков в двухвальном редукторе. Это позволяет быстро переводить направление хода - назад или вперед.
Виброузел вырабатывает 60 кН центробежной силы, а в качестве приводного агрегата применен бензиновый двигатель с тяговой мощностью 20.8 л.с. С учетом значительного веса, виброплита с такими параметрами демонстрирует превосходную эффективность уплотнения грунтов. Пробивной потенциал позволяет прессовать слои ≈ 700-900 мм.

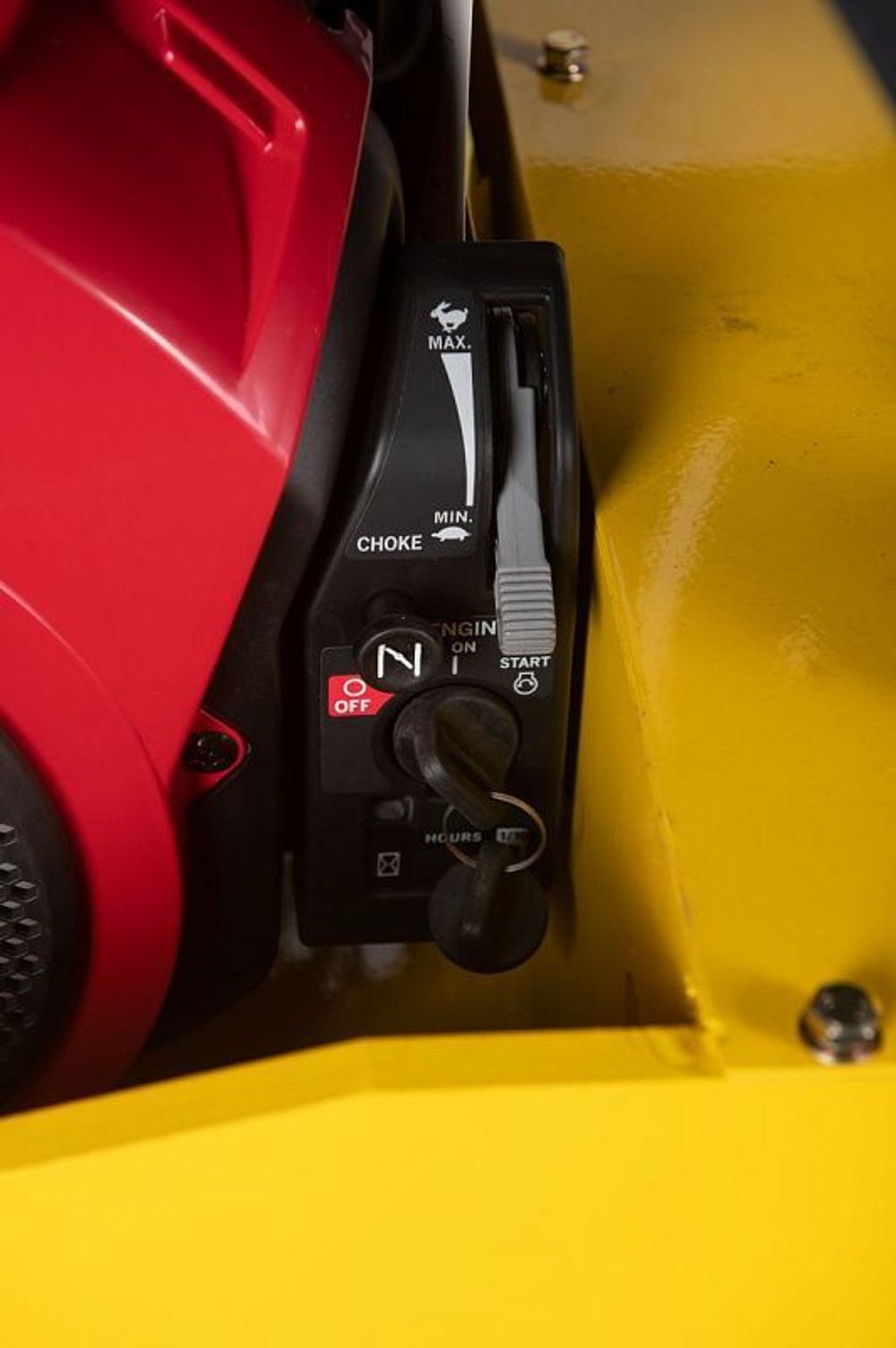

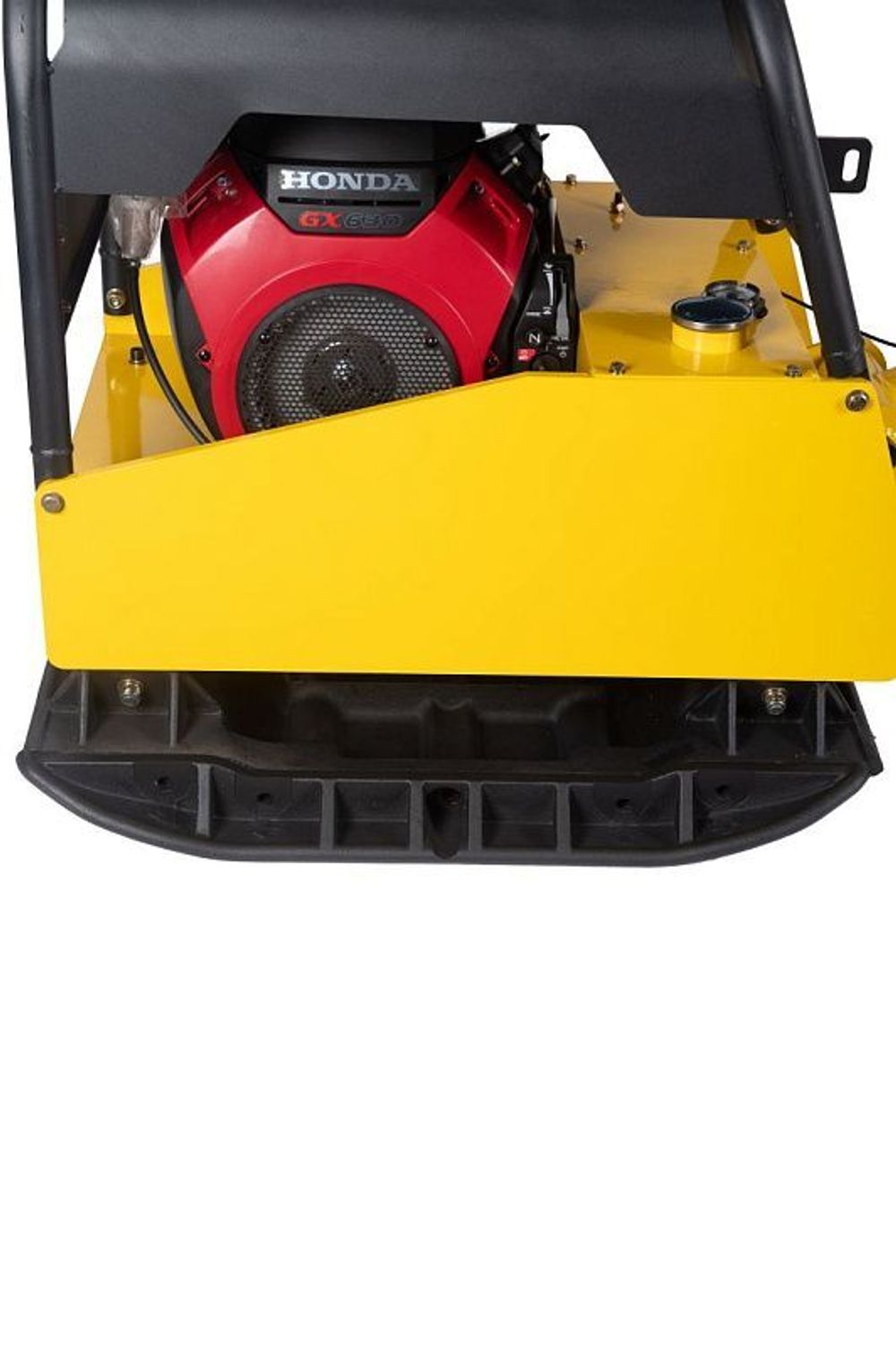

ДВС Honda GX630 относится к классу индустриальных силовых приводов, которые способные работать в разнообразных циклах нагрузок. Запуск двигателя осуществляется через электростарт. Система охлаждения - принудительная воздушная.
Виброплиты 500 кг активно применяют профессиональные строительно-монтажные компании. Такое оборудование устраняет глубинные пустоты в земляных отсыпках. Это важнейшая технологическая задача при устройстве дорожного полотна и фундаментных конструкций.
Вибрация редуктора побуждает агрегат совершать движение в заданную сторону. При этом, образуются высокочастотные ударные воздействия на поверхность. Малая амплитуда колебаний создает визуальный эффект, "скольжения" виброплиты по уплотняемым составам. Вынуждающая сила тянет трамбовку вперед или назад в зависимости от выставленного положения рычага гидравлического реверса. Проход площадки с центробежной силой 60 кН позволяет качественно спрессовать песчано-гравийные отсыпки, а также воздействует на естественные залежи земляных пластов.
Отлично справляется с трамбованием как песка, так и щебня включая крупную фракцию. Массы машины достаточно, чтобы структурировать щебневые насыпи и создать прочную основу для проведения монтажных работ.
Основание виброплиты адаптировано для выдерживания мощных ударных импульсов. Для этого применен высокопрочный чугун. Платформа с двигателем крепиться через массивные амортизирующие фиксаторы, что в значительной мере стабилизирует процесс работы системы.
Для реализации заложенного конструкционного ресурса виброплиты, важно соблюдать регламент проведения технического обслуживания.
Модель собирается на машиностроительном заводе в Китае.
