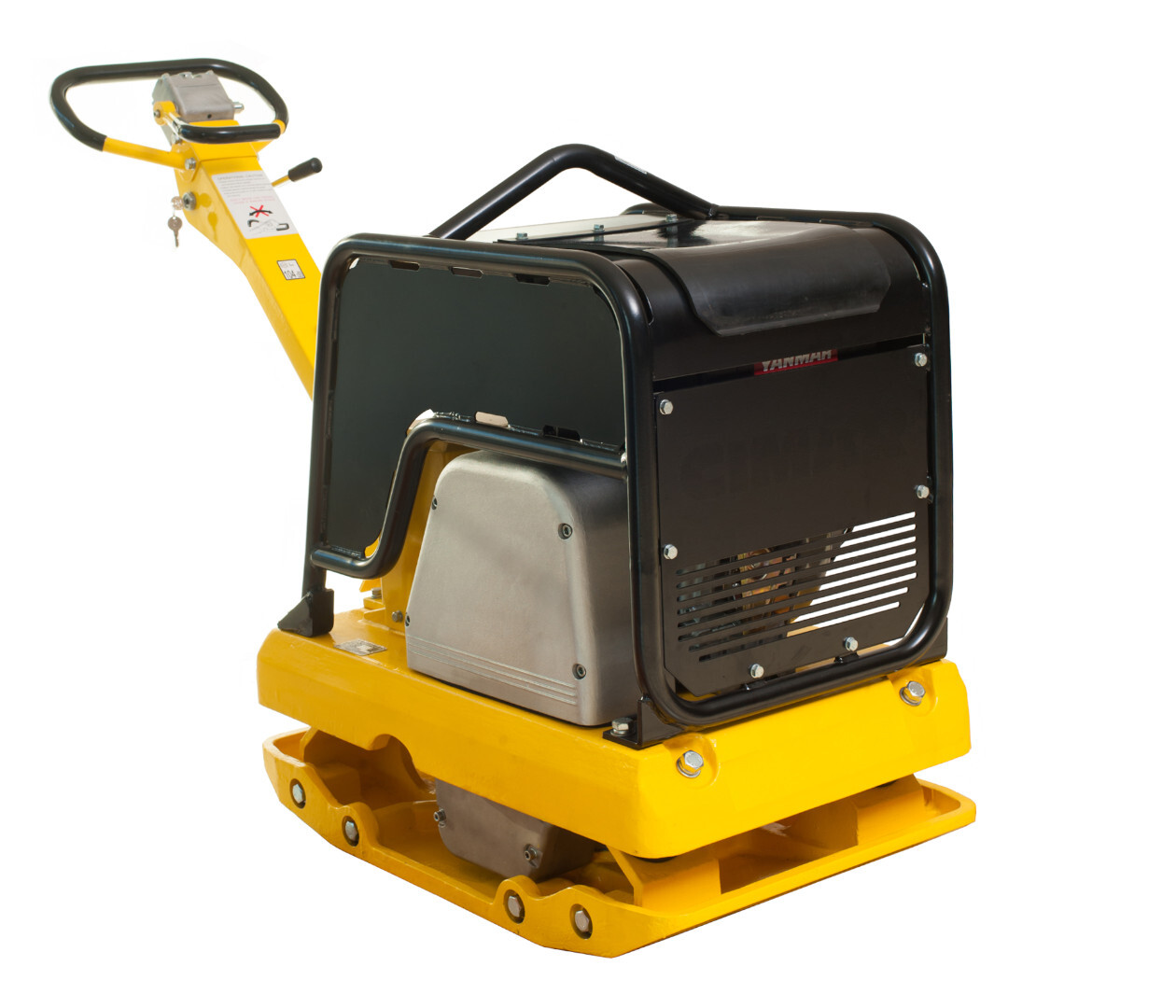

TSS-CP-450D - промышленная уплотняющая машина тяжелого класса. Виброплита спроектирована для глубокого трамбования смешанных грунтов при строительстве фундаментов и дорог. Подойдет для уплотнения песка, щебня, отсева, крошки ПГС. Рабочий вес машины 450 кг поэтому модель относится к сегменту версий до 500 кг. Реверсивное управление реализовано через надежную гидравлическую систему. Применен двухвальный редукторный блок с массивными подвижными эксцентриками генерирующими 45 кН центробежной силы. Платформа дает возможность уплотнять слои на глубину ≈ 700-850 мм.
Реверсивная вибрационная плита оснащена дизельным ДВС Yanmar L100AE объемом 406 см3. Это индустриальный мотор воздушного охлаждения с запуском от электростарта. Двигатель стабильно держит обороты и уверенно тянет машину даже при движениях под небольшими уклонами. Дополнительным плюсом японского мотора является его экономичность в плане потребления солярки - примерно 1.7 л/ч.
По обслуживанию ДВС имеет стандартные требования по контролю уровня и периодической замене моторного масла, а также замене фильтров.
ВАЖНО: перед первым запуском обязательно проверьте есть ли моторное масло в картере ДВС. Для заправки маслом подойдет полусинтетика SAE10W30 или SAE10W40.
В редукторе установлены высокопрочные эксцентриковые валы с шестернями с использованием группы роликовых подшипников проф класса (NBI или NSK). Это японские подшипники устойчивые к температурным и ударным воздействиям. Скорость вращения дебалансов составляет 4400 об/мин - что образует частоту вибрации в 73 Гц.
Передаточная система защищена металлической крышкой. В трансмиссии смонтирована разгонная муфта с колодками устойчивыми к истиранию. Вращение передается через ременное соединение муфты и шкива на ведущем валу редуктора.
Гидравлический механизм переключения хода назад или вперед, срабатывает от манипуляции специальной рукояткой. Управление качественно настроено, что определяет возможность точной работы с виброплитой. Оператор может быстро переводить ход и маневрировать в узких траншеях или котлованах. Кроме этого, гидравлическая система переключения реверса существенно повышает надежность и безотказность машины, что важно на ответственных участках проведения работ.
Нижняя часть платформы имеет ширину 50 см и изготовлена из качественного прочного чугуна. Литая форма отлично спроектирована для выдерживания высоких нагрузок. Чугун имеет внушительный ресурс на истирание, что определяет долгий срок службы платформы.
В конструкции применяются амортизирующие фиксаторы для крепления к основанию площадки с мотором. Кроме этого, предусмотрены демпферные соединения в основании рукоятки.
Грунтовая виброплита тяжелого сегмента позволяет решать сложные производственные задачи повышения несущей способности земляных пластов. Глубинная проработка устраняет пустоты в грунтах. Мощные вибрационные воздействия распространяются в структуру основания, побуждая оседать грунт. Качественная проработка несущего основания особенна важна при возведении фундаментных конструкций или монтаже участков дорожного полотна.
Машины данного класса также активно применяются сетевыми монтажными компаниями, которые прокладывают в грунтах инженерные коммуникации.
РЕКОМЕНДАЦИЯ: чтобы осуществлять корректную оценку уровня уплотнения, необходимо использовать специализированные приборы. Данные по глубине уплотнения приведенные в описании к виброплите носят приблизительный характер. Многое зависит от состава несущих пластов и условий обработки поверхности.
Сборка трамбовки локализована в Китае на крупном промышленном заводе. Виброплиты данной группы превосходно конкурирует с известными производителями мирового уровня.
