ВНЕШНИЕ ПЛОЩАДОЧНЫЕ ВИБРАТОРЫ ДЛЯ ОПАЛУБКИ

НАРУЖНЫЕ ПЛОЩАДОЧНЫЕ ВИБРАТОРЫ – крепятся к внешней стороне опалубки, для уплотнения бетонных заливок. Наиболее распространены площадочные вибраторы на 42V работающие от преобразователя частоты и напряжения. Это обеспечивает удобство эксплуатации и высокий уровень безопасности проведения строительных работ. Площадки закрепляют к наружной стороне опалубки с определенным шагом и далее переставляют по мере проработки локальных зон снизу в верх. Технология позволяет структурировать и качественно уложить цементный состав через непрямое воздействие вибрационными колебаниями высокой частоты.

Фильтры
Сбросить
Цена
от
до
Производитель
Напряжение (В)
Мощность двигателя, кВт
Длина гибкого вала, м
Диаметр булавы, мм
Центробежная сила, кН
Параметры тока на входе В/Гц
Параметры тока на выходе В/Гц
Группа / Вид
Преобразователь
Механизм вибробулавы
Страна производства
Предзаказ
  • Производитель:
    VPK
  • Напряжение (В):
    42
  • Частота, Гц:
    200
  • Центробежная сила, кН:
    2.9
  • Сила тока, А:
    5
  • Частота вращения, об/мин:
    6000
  • Мощность (кВт):
    0.27
  • Длина кабеля, м:
    10
  • Группа / Вид:
    Площадочные
  • Габаритные размеры упаковки (Д;Ш;В; мм):
    270х230х140
  • Масса, кг:
    6.3
  • Страна производства:
    Россия
В наличии
25 000 руб.
Предзаказ
  • Производитель:
    VPK
  • Группа / Вид:
    Площадочные
  • Габаритные размеры упаковки (Д;Ш;В; мм):
    385х260х145
  • Масса, кг:
    4,5
  • Страна производства:
    Россия
В наличии
12 420 руб.
Предзаказ
  • Производитель:
    OLI
  • Напряжение (В):
    42
  • Центробежная сила, кН:
    2.9
  • Сила тока, А:
    5
  • Частота вращения, об/мин:
    6000
  • Мощность (кВт):
    0.27
  • Тип подключения:
    звезда
  • Рабочий момент (кг*см):
    1.47
  • Вынуждающая сила (кГ):
    294
  • Группа / Вид:
    Площадочные
  • Масса, кг:
    5
В наличии
20 500 руб.
Предзаказ
  • Производитель:
    OLI
  • Напряжение (В):
    42
  • Центробежная сила, кН:
    2.9
  • Сила тока, А:
    5
  • Мощность (кВт):
    0.27
  • Тип подключения:
    звезда
  • Рабочий момент (кг*см):
    1.47
  • Вынуждающая сила (кГ):
    294
  • Группа / Вид:
    Площадочные
В наличии
18 442 руб.
Предзаказ
  • Производитель:
    OLI
  • Напряжение (В):
    42
  • Центробежная сила, кН:
    2.9
  • Сила тока, А:
    5
  • Мощность (кВт):
    0.27
  • Тип подключения:
    звезда
  • Рабочий момент (кг*см):
    1.47
  • Вынуждающая сила (кГ):
    294
  • Группа / Вид:
    Площадочные
  • Длина (мм):
    218
  • Ширина (мм):
    130
  • Высота (мм):
    136
  • Масса, кг:
    4.6
Наличие уточняйте
18 000 руб.
Предзаказ
  • Производитель:
    OLI
  • Совместимость:

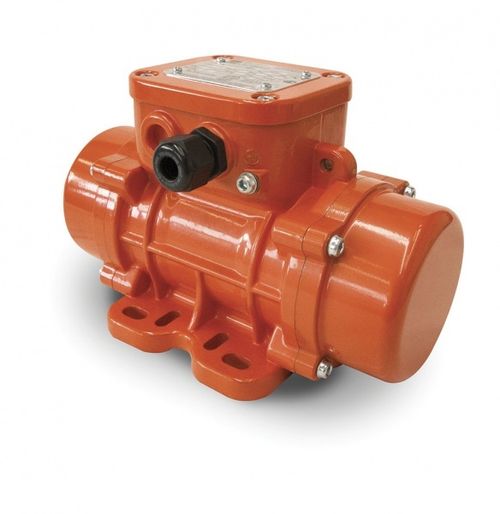

    Внешние вибраторы OLI MVE 290/6N
  • Группа / Вид:
    Площадочные
Наличие уточняйте
18 500 руб.
Предзаказ
  • Производитель:
    ROBUST
  • Напряжение (В):
    42
  • Частота, Гц:
    200
  • Центробежная сила, кН:
    3.47
  • Сила тока, А:
    8
  • Частота вращения, об/мин:
    6000
  • Мощность (кВт):
    0.3
  • Длина кабеля, м:
    10
  • Группа / Вид:
    Площадочные
  • Габаритные размеры упаковки (Д;Ш;В; мм):
    223х190х102
  • Масса, кг:
    10.5
  • Страна производства:
    Китай
В наличии
47 000 руб.
Предзаказ

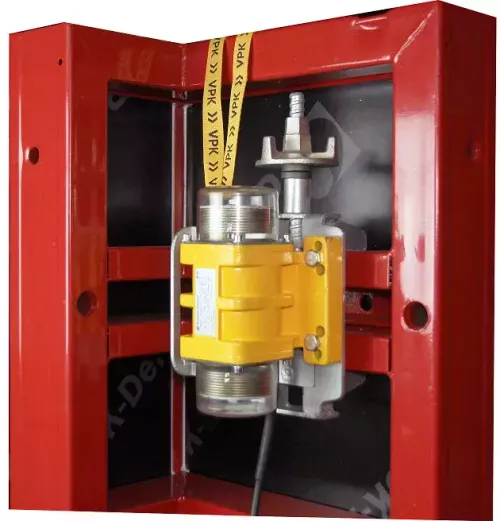

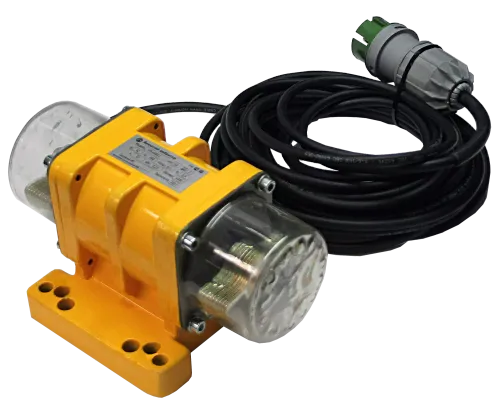

  • Производитель:
    VPK
  • Напряжение (В):
    42
  • Частота, Гц:
    200
  • Центробежная сила, кН:
    6,6
  • Сила тока, А:
    7.2
  • Частота вращения, об/мин:
    6000
  • Мощность (кВт):
    0.25
  • Длина кабеля, м:
    10
  • Группа / Вид:
    Площадочные
  • Габаритные размеры упаковки (Д;Ш;В; мм):
    270х230х140
  • Масса, кг:
    7.7
  • Страна производства:
    Россия
В наличии
38 500 руб.
Предзаказ
  • Производитель:
    VPK
  • Напряжение (В):
    42
  • Частота, Гц:
    200
  • Центробежная сила, кН:
    12
  • Сила тока, А:
    12
  • Частота вращения, об/мин:
    6000
  • Мощность (кВт):
    0.55
  • Длина кабеля, м:
    10
  • Группа / Вид:
    Площадочные
  • Габаритные размеры упаковки (Д;Ш;В; мм):
    350х260х220
  • Масса, кг:
    14
  • Страна производства:
    Россия
В наличии
68 900 руб.
Предзаказ
  • Производитель:
    VPK
  • Напряжение (В):
    42
  • Частота, Гц:
    200
  • Центробежная сила, кН:
    13
  • Сила тока, А:
    22
  • Частота вращения, об/мин:
    6000
  • Мощность (кВт):
    0.85
  • Длина кабеля, м:
    10
  • Группа / Вид:
    Площадочные
  • Габаритные размеры упаковки (Д;Ш;В; мм):
    350х255х235
  • Масса, кг:
    16
  • Страна производства:
    Россия
В наличии
71 179 руб.

 ВНЕШНИЕ ОПАЛУБОЧНЫЕ ВИБРАТОРЫ ДЛЯ БЕТОНА

Группа вибраторов для крепления к внешней стороне опалубочных конструкций. Набор вибраторов фиксируют к ребрам опалубки на небольшом расстоянии друг от друга. Чем толще стена, тем мощнее необходимы вибраторы. Технология требует предварительных расчетов с учетом типа каркаса длины, высоты и глубины конструкции.

Оборудование позволяет качественно уплотнить бетон в закрытых опалубочных формах. Наружное воздействие обладает множеством достоинств:

  • Возможность уплотнять труднодоступные глубокие зоны
  • Равномерное уплотнение бетона
  • Широкая зона воздействия вибрации
  • Долговечность оборудования и экономия на издержках

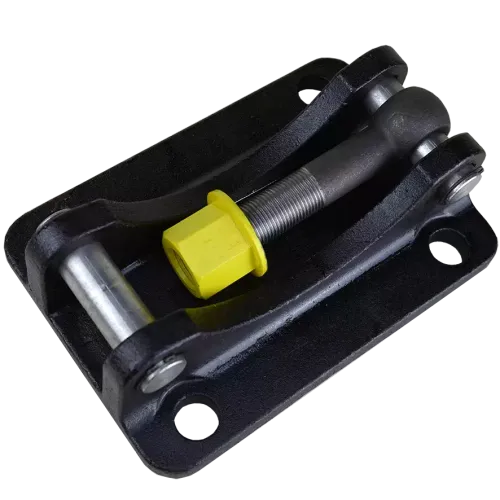

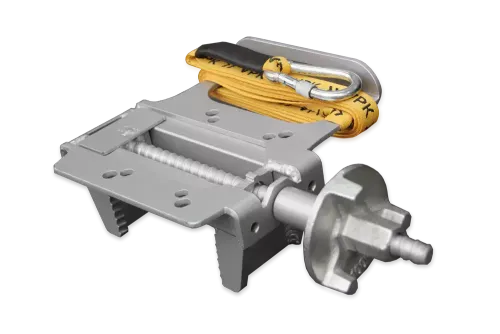

СИСТЕМА КРЕПЛЕНИЯ НАРУЖНЫХ ВИБРАТОРОВ

Один внешний преобразователь может запитать группу площадочных вибраторов.  Для расчета соотносят выходную мощность инверторного блока и потребление мотора виброузла. Сопоставление наиболее удобно осуществлять по параметру силы тока - "Ампер"

Фиксацию производят с отступами по одной или в две линии. К примеру для версий с центробежной силой около 3 кН достаточно шага один метр. Если стеновая конструкция толщиной до 30 см, расстановку делают с одной стороны. Если толщина стены от 30 до 60 см, необходимо крепить виброузлы с двух сторон.

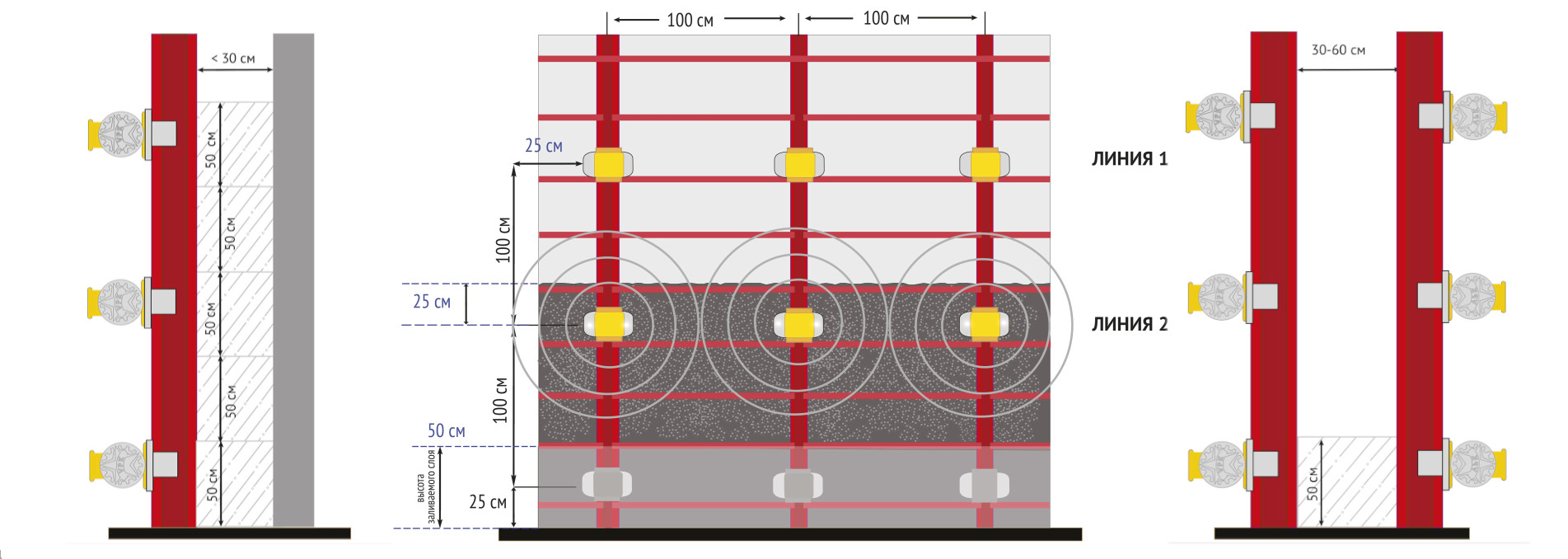

Вот пример расстановки для модификаций на 3 кН с частотой вибрации 6000 об/мин

Время вибрации одной линии составляет от 30 секунд и до 2 минут. Далее требуется сделать перестановку на более высокий уровень и так до верха.

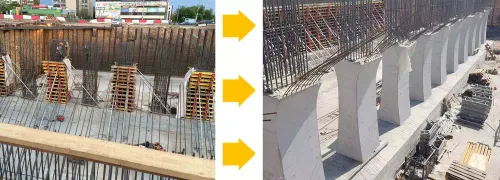

Обработка позволяет создать качественные плотные взаимосвязи бетона и арматурного каркаса. Устраняются пустоты, смесь активно оседает и заполняет глубинные пространства. Высокая частота колебательных импульсов выводит мелкие воздушные полости. После съема опалубки внешняя сторона получается гладкая и соответствует высоким стандартам качества.

Если стоит задача проработать массивные промышленные конструкции со значительной толщиной стены 1 метр и более, то необходимо применять более мощные площадочные системы с центробежной силой на 6 или 12 кН, а в ряде случаев возможно и еще выше. Но тогда особое внимание уделяют прочности фиксации опалубочных секций, так как мощные вибрационные колебания оказывают расшатывающее воздействие на соединения секций.

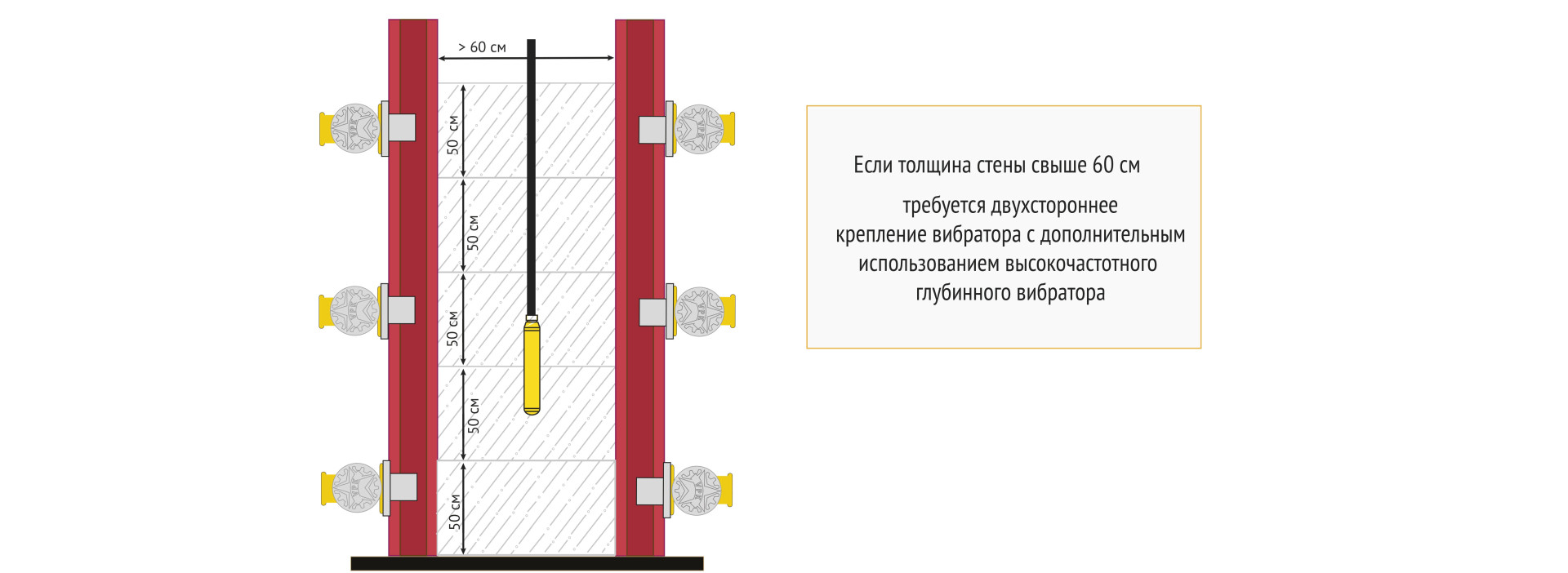

Как вариант, можно создать комбинированную схему с глубинным вибратором, при которой наружные площадки сохраняют мощностью 3 кН, как показано на рисунке:

Таким образом, допускается использовать оптимизированную мощность с дополнительной проработкой центовых частей погружным оборудованием.

Рекомендуется применять изделия с питанием на 42V. Это безопасный стандарт, который обеспечивает соблюдения строгих норм охраны труда. Для конвертации тока применяются внешние преобразователи, как указано выше.

Наиболее распространенный рабочий комплект выглядит так:

  • Преобразователь на 35 или 54 Ампер (на три или пять выходов)
  • Три или шесть внешних вибратора на 2.9 кН
  • Соответственно количеству площадок необходимы крепления к опалубке
  • Разветвитель (если требуется)

Для составления готового комплекта обращайтесь в нашу компанию, мы подберем нужную модель с креплениями и внешний инверторный блок.
