ВИБРОПЛИТЫ ДЛЯ УПЛОТНЕНИЯ ГРУНТА
Виброплиты - вид строительного оборудования, предназначенный для качественного и равномерного уплотнения различных типов поверхностей.
Механизированное уплотнение это незаменимый вид технологии в современной строительной отрасли. Виброплиты применяют в дорожном и гражданском строительстве. Активное применение вибрационные плиты находят при проведении работ по благоустройству территорий.
Различают несколько градаций данного оборудования:
По типу движения:
- Прямого хода
- Реверсивные
По типу двигателя:
- Электрические на 220 и 380V
- С ДВС на бензиновом и дизельном топливе
По типу массы:
- Легкие
- Средние
- Тяжелые
По типу уплотняемых поверхностей:
- Грунтовые
- Для Асфальта
- Для тротуарного камня
Все модели подходят для уплотнения грунта. Но условное обозначение «грунтовая виброплита» используют если подбирают модель с параметрами наиболее подходящими для глубокого уплотнения ПГС.
Отдельную группу составляют варианты для работы по асфальту и тротуарному камню.
Для выполнения работ по уплотнению асфальта рекомендуется наличие системы смачивания, которая будет подавать воду под полотно. Это необходимо для предотвращения прилипания асфальта к основанию.
Для трамбования тротуарного камня (брусчатки) необходимо применять специализированный коврик. Он защищает брусчатку от крошения, и позволяет достигать превосходных показателей по качеству укладки камня.
Наибольшее распространение имеют бензиновые прямоходные виброплиты универсального типа. Они имеют массу до 100 кг и подходят для работы по всем видам поверхностей.
Тяжелые машины применяют крупные специализированные строительные компании. Они позволяют создать максимальный уровень уплотнения ПГС.
КОНСТРУКЦИЯ ВИБРОПЛИТЫ
В конструкции прямоходной виброплиты можно выделить ряд основных элементов:
- Двигатель
- Вибратор
- Плита основания
- Рукоятка управления
Также в системе присутствуют следующие элементы: центробежная муфта, амортизаторы, силовой ремень, рама, бак для воды, колеса, транспортировочные зацепы.
Ниже проведена схема внешних элементов конструкции виброуплотнительной машины легкого класса:
Некоторые внутренние элементы системы на схеме не отображены
ПРИНЦИП РАБОТЫ
Двигатель через центробежную муфту и ременное сочленение передает крутящий момент на вибратор. Вынуждающая сила тянет машину вперед, при этом вибрация воздействует на поверхность, по которой движется виброплита.
Правильно настроенный эксцентрик создает тяговый вектор силы. То есть, оборудование, вибрируя, осуществляет поступательное перемещение вперед.
Меняя вектор силы можно заставить виброплиту двигаться назад. Именно так устроены реверсивные модели. Переключая положения дебаланса, машина меняет направление хода.

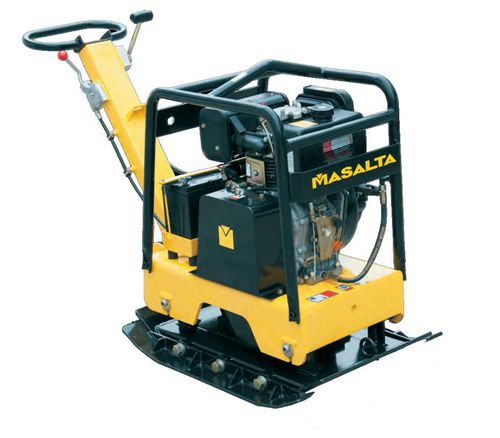

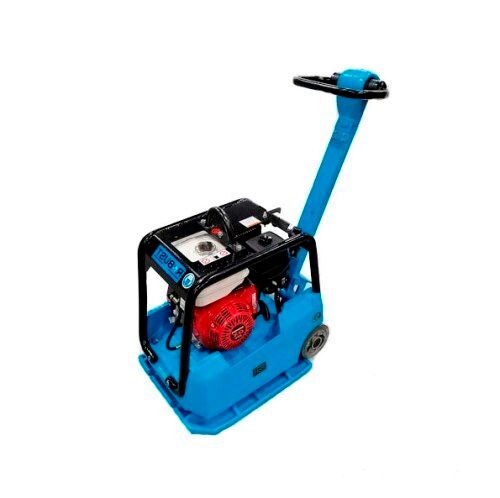

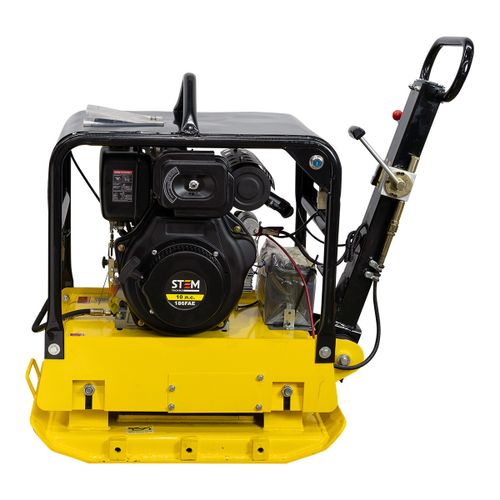

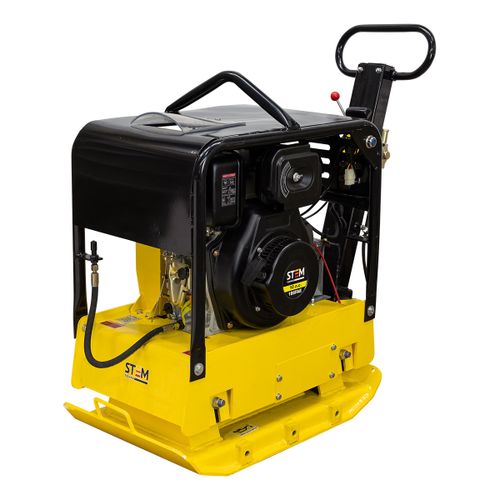

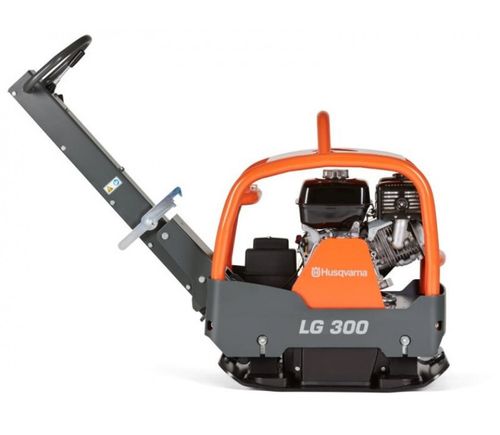

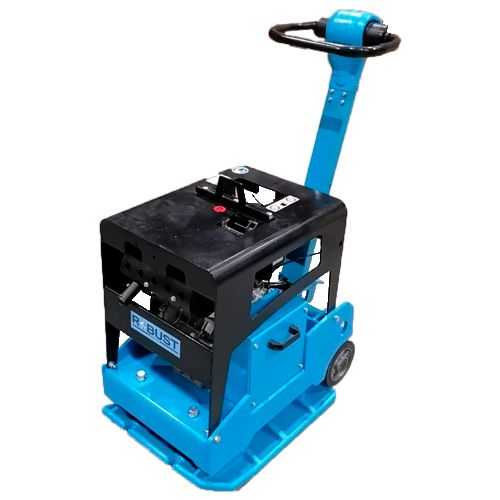

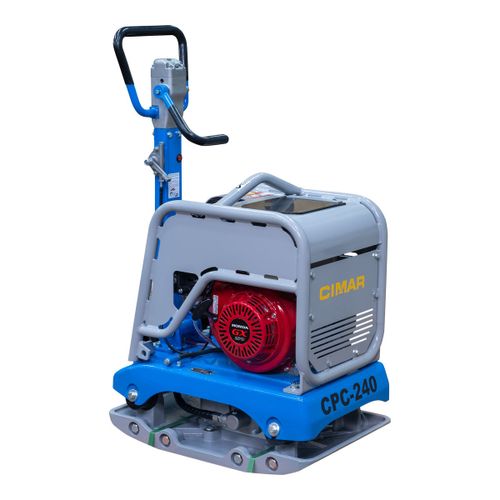

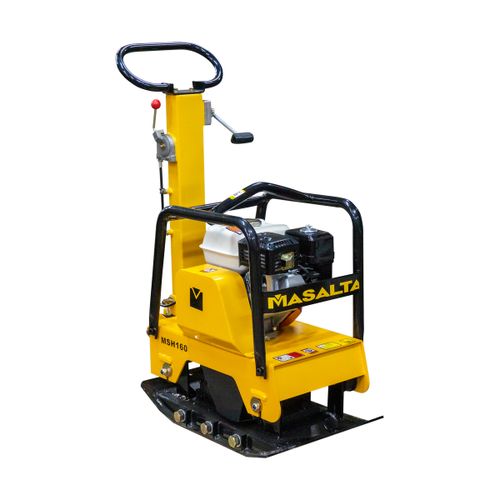

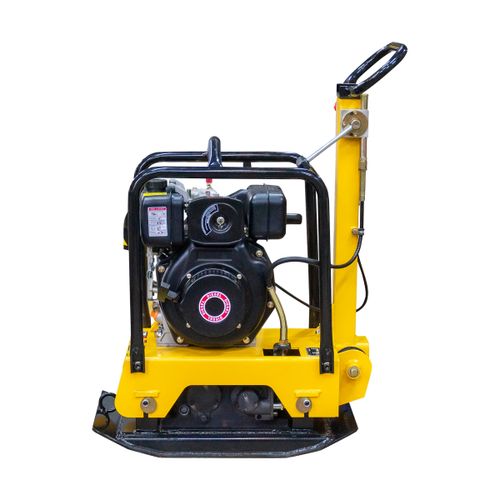

ТИПЫ РЕВЕРСИВНЫХ ВИБРОПЛИТ
Реверсивные модификации отличаются по технологии переключения хода:
- Тросовые механизмы
- Гидравлические системы
Технология тросовой тяги более доступное решение в плане цены. Но ограничением такого типа переключения является необходимость остановки виброплит. Тросовые механизмы не ставят на тяжелых машинах, так как нагрузки слишком высокие.

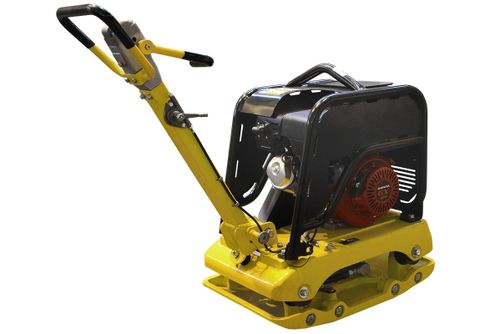

Гидравлическая система управления позволяет переключать направление движение на ходу. Но при этом класс гидравлических машин имеют более высокую цену, по сравнению с тросовыми. Гидравлика – это единственное технологическое решение переключения хода на тяжелых машинах массой от 500 кг и выше.
Реверсивные виброплиты могут быть оснащаться различными силовыми приводами и иметь массу от 100 до 1000 кг, иногда выше.
Ниже приведена схема устройства гидравлической реверсивной виброплиты
ЭФФЕКТ ВОЗДЕЙСТВИЯ
Промышленная частота вибрационных ударных колебаний побуждает к интенсивному оседанию сыпучих фракций в грунтовых пластах земляных массивов. Слои прессуются, устраняются пустоты, создается плотная структура. Вибрация в сочетании с ударным давлением позволяет существенно укрепить отсыпки, чтобы полученное основание могло выдерживать безусадочное динамическое или статическое воздействие.
Пробивной потенциал зависит от сочетания показателей массы машины и мощности виброузла. Итоговое качество уплотнения определяется через проведение соответствующих замеров специализированным оборудованием типа плотнометр или подобные устройства. Чем выше масса и показатель центробежной силы, тем глубже воздействие виброплиты.
СФЕРЫ ПРИМЕНЕНИЯ
На сегодняшний день виброплиты активно востребованы, как в частном секторе, для индивидуального использования, так и в профессиональной области, для проведения строительно-монтажных работ.
В частном секторе чаще применяют легкие бензиновые модели. Критерием в выборе здесь является возможность транспортировки и перемещения по участку одним человеком. Частные заказчики делают выбор в пользу легких универсальных вариантов массой 60-80 кг.
В профессиональной области, в дорожном и мостовом строительстве, при проведении крупных работ по благоустройству территорий, а также при ремонте инженерных городских коммуникаций применяют более тяжелые и мощные модификации. Здесь широко бензиновые и дизельные реверсивные виброплиты.
